Jaka jest zasada działania i dobór filtrów koszykowych?

Filtry koszykowesą stosowane w rurociągach ropy lub innych cieczy do filtrowania zanieczyszczeń w rurociągu. Powierzchnia otworu filtra jest 2-3 razy większa niż średnica rury. Znacznie przekracza powierzchnię filtra filtrów typu Y i T. Dokładność filtra to filtr o większej dokładności wśród filtrów. Struktura ekranu filtra różni się od innych ekranów filtrów. Ponieważ ma kształt kosza, nazywa się go filtrem niebieskim.

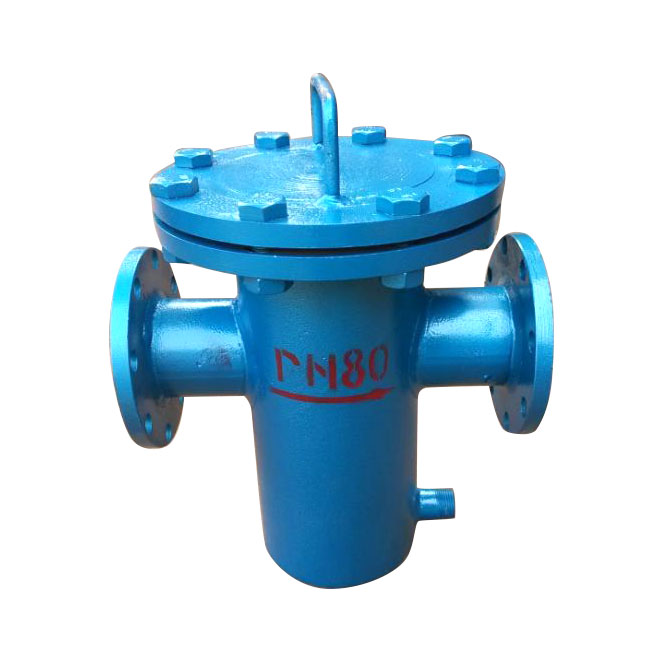

Mechaniczny filtr koszowy o średniej temperaturze składa się głównie z rury, cylindra, kosza filtra, kołnierza, pokrywy kołnierza i elementów złącznych. Po zainstalowaniu na rurociągu może usuwać większe zanieczyszczenia stałe z cieczy, dzięki czemu maszyny i sprzęt (w tym sprężarki, pompy itp.) oraz przyrządy mogą normalnie pracować i działać, osiągając stabilny proces i zapewniając produkcję.

Zasada działania filtra koszykowego:

Po zainstalowaniu rurociągu do rurociągu przedostaną się inne zanieczyszczenia, a także odpady w surowcach podczas produkcji. Gdy ciecz w rurociągu przepływa przez filtr, jej zanieczyszczenia zbierane są przez filtr na sicie filtra. Gdy osiągnie określony poziom, otwórz pokrywę skorupy, aby wyczyścić ekran filtra.

Ogólne zasady doborufiltry koszowe:

1. Średnice wlotu i wylotu:

Zasadniczo średnice wlotu i wylotu filtra nie powinny być mniejsze niż średnica wlotu odpowiedniej pompy i generalnie są zgodne ze średnicą rury wlotowej.

2. Ciśnienie nominalne:

Określ poziom ciśnienia filtra w zależności od wysokiego ciśnienia, które może wystąpić w rurze filtra.

3. Wybór ilości otworów:

Należy przede wszystkim wziąć pod uwagę wielkość cząstek zanieczyszczeń, które mają zostać przechwycone, zgodnie z wymaganiami procesowymi dotyczącymi przepływu medium. Rozmiar cząstek, który można przechwycić według różnych specyfikacji siatki drucianej, można znaleźć w tabeli „Specyfikacje filtra” poniżej.

Parametry technicznefiltry koszowe:

1. Odpowiednie materiały:

A. Materiały słabo korozyjne w produkcji chemicznej i petrochemicznej, takie jak woda, amoniak, olej, węglowodory itp.;

B. Materiały żrące w produkcji chemicznej, takie jak soda kaustyczna, soda kalcynowana, stężony i rozcieńczony kwas siarkowy, kwas węglowy, kwas octowy, kwas estrowy itp.;

C. Materiały niskotemperaturowe stosowane w chłodnictwie, takie jak ciekły metan, ciekły amoniak, ciekły tlen i różne czynniki chłodnicze;

D. Materiały spełniające wymagania higieniczne w lekkiej produkcji żywności i farmaceutyków, takie jak piwo, napoje, produkty mleczne, pulpa zbożowa i artykuły medyczne itp.

2. Temperatura pracy: -80 ℃ — + 450 ℃

3. Średnica nominalna: DN15-DN600

4. Ciśnienie nominalne: PN1,0–5,0Mpa

5. Standard kołnierza: HG20592-97 (może być również produkowany zgodnie z wymaganiami użytkownika)

6. Materiał powłoki: A3, 304, 304L, 316, 316L

7. Materiał uszczelniający: politetrafluoroetylen, kauczuk nitrylowy, olejoodporny kauczuk azbestowy

8. Norma produkcyjna i testowa: HGJ532-91
