Różnica między mimośrodowymi i koncentrycznymi zaworami motylkowymi

Zawory motylkowe są szeroko stosowane do kontroli przepływu w instalacjach rurowych, przy czym popularne są typy mimośrodowe i koncentryczne (lub z linią środkową). Główna różnica polega na położeniu trzpienia względem tarczy.

W koncentrycznym zaworze motylkowym trzpień przechodzi przez środek dysku, który jest również wyrównany z linią środkową rury. Ta prosta konstrukcja zapewnia niski koszt i niewielkie rozmiary, dzięki czemu nadaje się do niskociśnieniowych, niekrytycznych zastosowań, takich jak HVAC lub uzdatnianie wody. Jednak podczas pracy tarcza stale styka się z gniazdem, powodując zużycie i ograniczając jej zastosowanie w instalacjach wysokociśnieniowych lub wysokotemperaturowych.

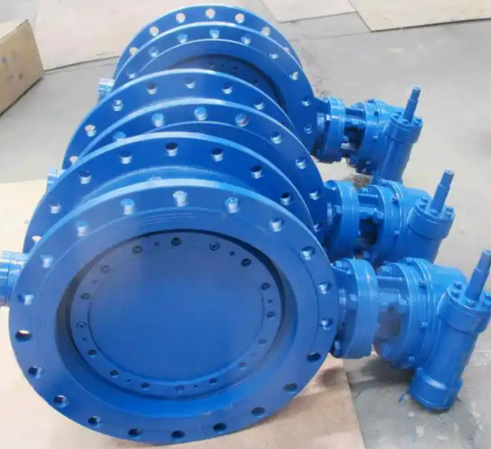

W przeciwieństwie do tego mimośrodowy zawór motylkowy ma trzpień przesunięty względem środka tarczy — przesunięcie pojedyncze, podwójne lub potrójne. To przesunięcie zmniejsza tarcie pomiędzy tarczą a gniazdem podczas otwierania i zamykania, co skutkuje dłuższą żywotnością, lepszym uszczelnieniem i przydatnością do bardziej wymagających zastosowań, takich jak para, olej i gaz. W szczególności zawory z potrójnym przesunięciem zapewniają szczelne odcięcie i skutecznie radzą sobie z wysokimi temperaturami i ciśnieniami.

Podsumowując, zawory koncentryczne są ekonomiczne i proste, ale mają ograniczoną wydajność, podczas gdy zawory mimośrodowe zapewniają zwiększoną trwałość, uszczelnienie i wszechstronność w zastosowaniach przemysłowych.
