Jak działa stalowa brama zastawkowa?

Podsumowanie artykułu

A stalowa brama zastawkowajest krytycznym elementem kontroli przepływu, szeroko stosowanym w stacjach uzdatniania wody, elektrowniach wodnych, systemach nawadniających, projektach przeciwpowodziowych i przemysłowej gospodarce wodnej. Zrozumienie działania stalowej zasuwy zastawkowej pomaga właścicielom projektów, inżynierom i kierownikom ds. zaopatrzenia w wyborze odpowiedniego rozwiązania zapewniającego długoterminowe bezpieczeństwo, wydajność i kontrolę kosztów. W tym artykule wyjaśniono zasady działania, projekt konstrukcyjny, scenariusze zastosowań, kryteria wyboru, rozważania dotyczące instalacji i praktyki konserwacji, jednocześnie omawiając typowe problemy klientów, takie jak ryzyko wycieków, odporność na korozję i niezawodność w całym cyklu życia.

Spis treści

• Przegląd stalowych bram zastawkowych
• Wyjaśnienie zasady działania
• Główne elementy konstrukcyjne
• Typowe scenariusze zastosowań
• Kluczowe wyzwania i rozwiązania klientów
• Opcje materiału i obróbki powierzchni
• Wytyczne dotyczące wyboru projektów inżynierskich
• Uwagi dotyczące instalacji i uruchomienia
• Optymalizacja konserwacji i żywotności
• Często zadawane pytania
• Wnioski i informacje kontaktowe

Zarys

• Zdefiniuj, czym jest zastawka stalowa i dlaczego jest używana
• Wyjaśnij, w jaki sposób przepływ wody jest kontrolowany poprzez ruch bramy
• Przeanalizuj elementy projektu mające wpływ na szczelność i trwałość
• Omów praktyczne zastosowania w różnych branżach
• Podaj wskazówki dotyczące wyboru i konserwacji właściwej bramy

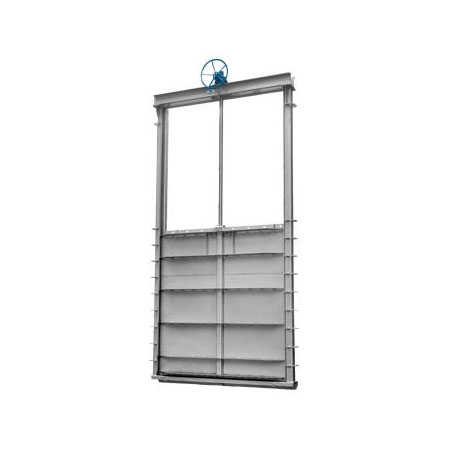

Przegląd stalowych bram zastawkowych

Stalowa zastawka zastawkowa to urządzenie mechaniczne instalowane na wlocie lub wylocie kanałów, rurociągów lub zbiorników w celu regulacji, izolowania lub zamykania przepływu wody. W przeciwieństwie do lekkich zastawek przesuwnych, stalowe zasuwy zasuwowe zostały zaprojektowane z myślą o dużej wytrzymałości konstrukcyjnej, dzięki czemu nadają się do dużych otworów, dużych spadków wody i wymagających warunków pracy.

Zasuwy te są zazwyczaj wykonane ze stali węglowej lub stali nierdzewnej i są wyposażone w precyzyjnie obrobione powierzchnie uszczelniające, aby zapewnić szczelne zamknięcie. Ze względu na swoją solidność, stalowe zastawki są często wybierane do zastosowań w infrastrukturze krytycznej, gdzie awaria lub wyciek może skutkować znaczącymi konsekwencjami operacyjnymi lub środowiskowymi.

Wyjaśnienie zasady działania

Zasada działania stalowej zasuwy zastawkowej opiera się na pionowym lub poziomym ruchu skrzydła bramy w sztywnej ramie. Po podniesieniu skrzydła bramy woda może przedostać się przez otwór. Po opuszczeniu zasuwa naciska na powierzchnie uszczelniające, zatrzymując lub regulując przepływ.

Sterowanie może być ręczne, elektryczne, hydrauliczne lub pneumatyczne, w zależności od wymagań projektu. Mechanizm podnoszący równomiernie przenosi siłę, aby zapobiec odkształceniom, zapewniając stabilny ruch nawet pod wysokim ciśnieniem wody. Ten kontrolowany ruch umożliwia precyzyjną regulację przepływu i niezawodną izolację podczas konserwacji lub wyłączeń awaryjnych.

Główne elementy konstrukcyjne

Typowe scenariusze zastosowań

• Miejskie wodociągi i oczyszczalnie ścieków
• Systemy poboru i odprowadzania energii wodnej
• Przepompownie przeciwpowodziowe i odwadniające
• Rolnicze kanały nawadniające
• Gospodarka wodami procesowymi w przemyśle

W tych scenariuszach stalowe zasuwy zastawkowe są cenione ze względu na ich nośność, niezawodność uszczelnienia i możliwość dostosowania do niestandardowych wymiarów.

Kluczowe wyzwania i rozwiązania klientów

Jedną z najczęstszych obaw klientów są wycieki pod wysokim ciśnieniem. Problem ten rozwiązano poprzez precyzyjną obróbkę, elastyczne materiały uszczelniające i rygorystyczne tolerancje montażowe. Kolejnym wyzwaniem jest korozja w agresywnym środowisku. Powłoki ochronne i dobór materiałów odgrywają kluczową rolę w wydłużeniu żywotności.

Niezawodność działania jest również krytyczna. Źle zaprojektowane mechanizmy podnoszące mogą prowadzić do zakleszczenia lub nierównomiernego zużycia. W bramach zastawek ze stali wysokiej jakości zastosowano wzmocnione trzpienie i ramy prowadzące, aby zapewnić płynną pracę przez tysiące cykli.

Opcje materiału i obróbki powierzchni

• Stal węglowa z powłoką epoksydową lub poliuretanową
• Stal nierdzewna do środowisk korozyjnych lub higienicznych
• Cynkowanie ogniowe do instalacji zewnętrznych

Wybór materiału i obróbki powierzchni powinien opierać się na jakości wody, warunkach otoczenia i oczekiwanej żywotności.

Wytyczne dotyczące wyboru projektów inżynierskich

Wybierając stalową zasuwę zastawkową, inżynierowie powinni ocenić rozmiar otworu, wysokość podnoszenia wody, metodę instalacji i częstotliwość pracy. W przypadku niestandardowych otworów często zaleca się wykonanie na zamówienie, aby zapewnić odpowiednie dopasowanie i wydajność.

Producenci tacy jak FYL dostarczają dostosowane do indywidualnych potrzeb rozwiązania, które integrują analizę strukturalną, optymalizację uszczelnienia i kompatybilne systemy uruchamiające, aby sprostać różnorodnym potrzebom projektowym.

Uwagi dotyczące instalacji i uruchomienia

Właściwy montaż ma bezpośredni wpływ na działanie bramy. Rama musi być dokładnie wyrównana i bezpiecznie zakotwiczona, aby zapobiec zniekształceniom. Podczas rozruchu należy przeprowadzić próby operacyjne w warunkach obciążenia, aby sprawdzić skuteczność uszczelnienia i płynność ruchu.

Optymalizacja konserwacji i żywotności

Rutynowa kontrola uszczelek, trzpieni i powłok pomaga wykryć wczesne oznaki zużycia. Smarowanie części ruchomych i terminowa wymiana elementów uszczelniających może znacznie wydłużyć żywotność, jednocześnie ograniczając nieplanowane przestoje.

Często zadawane pytania

Jaka jest główna zaleta stalowej zasuwy zastawkowej?
Stalowe zasuwy zastawkowe zapewniają wysoką wytrzymałość, niezawodne uszczelnienie i przydatność do dużych otworów i warunków wysokiego ciśnienia.

Czy stalowe bramy zastawkowe można zautomatyzować?
Tak, mogą być wyposażone w siłowniki elektryczne lub hydrauliczne umożliwiające zdalne i automatyczne sterowanie.

Jak długo zwykle wytrzymuje stalowa brama zastawkowa?
Przy właściwym doborze materiałów i konserwacji żywotność może przekroczyć kilka dekad.

Wnioski i informacje kontaktowe

Zrozumienie działania stalowej zasuwy zastawkowej umożliwia lepsze podejmowanie decyzji w przypadku projektów kontroli wody, w których bezpieczeństwo, trwałość i wydajność nie podlegają negocjacjom. Od projektu konstrukcyjnego po długoterminową konserwację – każdy szczegół wpływa na sukces operacyjny.FYLw dalszym ciągu wspiera globalne projekty infrastrukturalne za pomocą opracowanych rozwiązań w zakresie stalowych bram zastawkowych zaprojektowanych z myślą o niezawodności i wydajności.

Jeśli planujesz nowy projekt lub modernizujesz istniejący system,skontaktuj się z namiw celu omówienia niestandardowych rozwiązań stalowych zastawek, które odpowiadają Twoim wymaganiom technicznym i operacyjnym.
