Jak działa zawór membranowy w przemysłowych systemach kontroli płynów?

Podsumowanie artykułu

Zawory membranowesą szeroko stosowane w gałęziach przemysłu wymagających niezawodnej kontroli przepływu, zapobiegania zanieczyszczeniom i odporności na korozję. Ich prosta konstrukcja i skuteczny mechanizm uszczelniający sprawiają, że nadają się do zastosowań związanych z agresywnymi chemikaliami, szlamami lub procesami higienicznymi. W artykule wyjaśniono zasadę działania zaworów membranowych, ich budowę wewnętrzną, najważniejsze zalety oraz sposób doboru odpowiedniego zaworu do konkretnych warunków przemysłowych. Podkreśla także względy praktyczne, które pomagają użytkownikom uniknąć typowych problemów operacyjnych i poprawić niezawodność systemu.

Spis treści

• Zarys
• Co to jest zawór membranowy?
• Kluczowe elementy zaworu membranowego
• Jak działa zawór membranowy?
• Typowe typy zaworów membranowych
• Zalety stosowania zaworów membranowych
• Jak wybrać odpowiedni zawór membranowy
• Typowe zastosowania przemysłowe
• Wskazówki dotyczące konserwacji zapewniające długoterminową niezawodność
• Często zadawane pytania
• Skontaktuj się z nami

Zarys

• Wprowadzenie do technologii zaworów membranowych
• Podstawowe komponenty i materiały
• Mechanizm operacyjny
• Różnice w konstrukcji zaworów
• Korzyści i charakterystyka wydajności
• Branże zastosowań
• Rozważania dotyczące wyboru
• Wytyczne dotyczące konserwacji
• Często zadawane pytania

Co to jest zawór membranowy?

Zawór membranowy to rodzaj zaworu odcinającego i sterującego, który wykorzystuje elastyczną membranę do regulacji przepływu płynów. W przeciwieństwie do tradycyjnych zaworów, których uszczelnienie opiera się na styku metal-metal, zawór membranowy izoluje czynnik roboczy od mechanizmu zaworu za pomocą elastomerowej membrany. Taka konstrukcja zapewnia doskonałe uszczelnienie i zapobiega zanieczyszczeniu.

Membrana jest dociskana do gniazda znajdującego się wewnątrz korpusu zaworu, aby zatrzymać przepływ. Gdy siłownik odsunie membranę od gniazda, ciecz może przejść przez zawór. Ponieważ wewnętrzne elementy są oddzielone od ścieżki płynu, zawory membranowe są szczególnie odpowiednie do procesów korozyjnych, ściernych lub higienicznych.

Branże takie jak przetwórstwo chemiczne, uzdatnianie wody, produkcja farmaceutyczna i produkcja żywności powszechnie polegają na zaworach membranowych w celu bezpiecznej i precyzyjnej regulacji przepływu.

Kluczowe elementy zaworu membranowego

Zrozumienie budowy zaworu membranowego pomaga użytkownikom lepiej ocenić jego wydajność i niezawodność. Chociaż konstrukcje różnią się nieznacznie w zależności od producenta, większość zaworów membranowych składa się z kilku podstawowych elementów.

Sama membrana jest zwykle wykonana z materiałów takich jak EPDM, PTFE lub mieszanki gumy. Wybór materiału membrany zależy od zgodności chemicznej i wymagań temperaturowych płynu procesowego.

Jak działa zawór membranowy?

Zasada działania zaworu membranowego jest stosunkowo prosta, ale bardzo skuteczna. Zawór steruje przepływem płynu poprzez przesuwanie elastycznej membrany w kierunku lub od gniazda zaworu.

Podczas obracania siłownika lub pokrętła trzpień zaworu przesuwa się w dół. Ten ruch popycha sprężarkę, która mocno dociska membranę do gniazda wewnątrz korpusu zaworu. Gdy membrana zetknie się z gniazdem, ścieżka przepływu zostaje całkowicie uszczelniona, zatrzymując ruch płynu.

Aby otworzyć zawór, siłownik podnosi trzpień do góry. Sprężarka zwalnia nacisk na membranę, umożliwiając jej odsunięcie się od gniazda. Następnie ciecz może swobodnie przepływać przez korpus zaworu.

Ponieważ membrana izoluje części mechaniczne od cieczy, zawór jest mniej narażony na korozję wewnętrzną i zanieczyszczenia. Taka konstrukcja zmniejsza również ryzyko wycieku w porównaniu z konwencjonalnymi konstrukcjami zaworów.

Typowe typy zaworów membranowych

Istnieje kilka konfiguracji zaworów membranowych spełniających różne wymagania operacyjne. Dwie najpopularniejsze konstrukcje to zawory jazowe i zawory przelotowe.

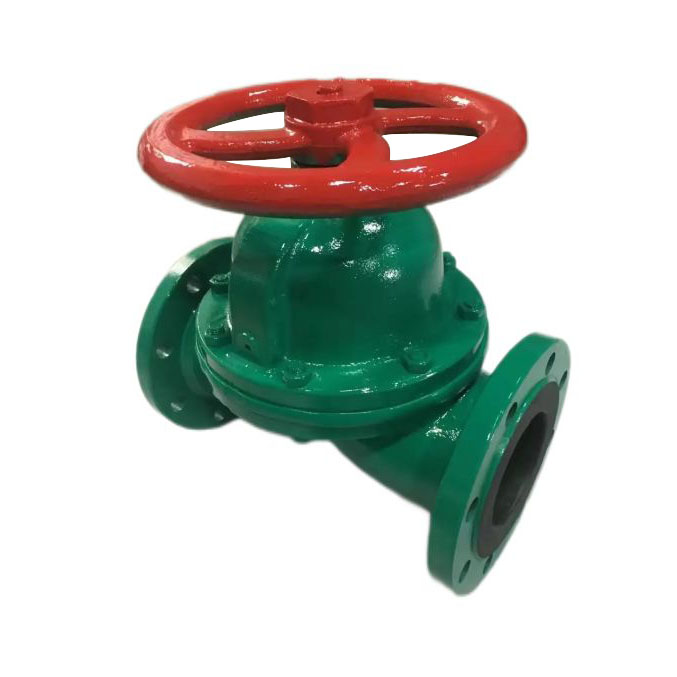

• Zawór membranowy typu Weir
  Konstrukcja ta charakteryzuje się podwyższonym gniazdem lub jazem wewnątrz korpusu zaworu. Membrana dociska jaz, zamykając zawór. Wymaga mniejszego skoku membrany i zapewnia dłuższą żywotność membrany.
• Zawór membranowy prosty
  Taka konstrukcja zapewnia prostą ścieżkę przepływu z minimalnymi przeszkodami. Jest często stosowany w zastosowaniach obejmujących lepkie płyny, zawiesiny lub ciała stałe.

Każdy typ oferuje różne korzyści w zależności od właściwości płynu i wymagań systemowych.

Zalety stosowania zaworów membranowych

Zawory membranowe zapewniają szereg korzyści, które czynią je atrakcyjnymi dla nowoczesnych procesów przemysłowych. Ich unikalna konstrukcja zapewnia niezawodność działania, minimalizując jednocześnie ryzyko zanieczyszczenia.

• Doskonała szczelność i szczelność
• Izolacja czynników roboczych od części mechanicznych
• Wysoka odporność na żrące chemikalia
• Nadaje się do zawiesin i lepkich płynów
• Prosta konserwacja i wymiana membrany
• Zmniejszone ryzyko zanieczyszczenia produktu

Dzięki tym właściwościom zawory membranowe mogą działać niezawodnie w wymagających środowiskach, w których tradycyjne typy zaworów mogą mieć problemy.

Jak wybrać odpowiedni zawór membranowy

Wybór odpowiedniego zaworu membranowego ma kluczowe znaczenie dla utrzymania wydajności systemu i uniknięcia problemów eksploatacyjnych. Podczas procesu selekcji należy ocenić kilka czynników technicznych.

Dokładna ocena tych czynników gwarantuje, że wybrany zawór będzie działał efektywnie przez cały okres jego eksploatacji.

Typowe zastosowania przemysłowe

Zawory membranowe są szeroko stosowane w gałęziach przemysłu wymagających niezawodnego uszczelnienia i kontroli zanieczyszczeń. Ich wszechstronność sprawia, że ​​nadają się zarówno do środowisk przemysłowych, jak i sanitarnych.

• Zakłady przetwórstwa chemicznego
• Urządzenia do uzdatniania wody i ścieków
• Produkcja farmaceutyczna
• Produkcja żywności i napojów
• Systemy szlamów górniczych
• Laboratoria biotechnologiczne

Firmy takie jakTianjin Fuyaolai Technology Co., Ltd.produkuje zawory membranowe zaprojektowane tak, aby spełniać rygorystyczne normy przemysłowe. Ich zawory zaprojektowano z myślą o trwałości, odporności na korozję i stabilnej kontroli przepływu w szerokim zakresie zastosowań.

Wskazówki dotyczące konserwacji zapewniające długoterminową niezawodność

Chociaż zawory membranowe mają stosunkowo prostą konstrukcję, rutynowa konserwacja pomaga wydłużyć żywotność i utrzymać optymalną wydajność.

• Okresowo sprawdzaj membrany pod kątem oznak zużycia lub pęknięć.
• Upewnij się, że śruby i elementy złączne są prawidłowo dokręcone.
• Sprawdź, czy podczas pracy nie występują nietypowe wibracje lub wycieki.
• Wymienić membrany zgodnie z zaleceniami producenta.
• Sprawdź działanie siłownika pod kątem płynnego otwierania i zamykania.

Regularna konserwacja zapobiega nieoczekiwanym awariom i zapewnia stabilną pracę w krytycznych systemach przemysłowych.

Często zadawane pytania

P1: Co sprawia, że ​​zawory membranowe nadają się do cieczy korozyjnych?

Membrana izoluje płyn procesowy od wewnętrznych elementów metalowych. Zapobiega to korozji i chroni mechanizm zaworu przed uszkodzeniami chemicznymi.

P2: Czy zawory membranowe mogą obsługiwać szlam lub lepkie płyny?

Tak. Przelotowe zawory membranowe są szczególnie skuteczne w zastosowaniach z szlamami, ponieważ zapewniają płynną ścieżkę przepływu, która zmniejsza zatykanie.

P3: Jak często należy wymieniać membranę?

Częstotliwość wymiany zależy od warunków pracy, takich jak ciśnienie, temperatura i narażenie na działanie substancji chemicznych. Regularna kontrola pomaga określić, kiedy konieczna jest wymiana.

P4: Czy zawory membranowe nadają się do zastosowań w branżach higienicznych?

Tak. Ponieważ konstrukcja zaworu zapobiega zanieczyszczeniu i umożliwia łatwe czyszczenie, zawory membranowe są szeroko stosowane w przemyśle farmaceutycznym i przetwórstwa spożywczego.
