Przewodnik po wyborze, instalacji, rozwiązywaniu problemów i konserwacji zaworu motylkowego
Rdzeńzawór motylkowytechnologia leży w jego „ekscentrycznym” designie. Różne konstrukcje odpowiadają bardzo różnym warunkom pracy.
| Typ | Projekt | Charakterystyka | Najlepsze dla |
|---|---|---|---|
| Koncentryczny / przesunięcie zerowe | Środek wału, środek dysku i środek korpusu są wyrównane. | Prosta konstrukcja, ale dysk stale ociera się o gniazdo podczas otwierania/zamykania. Wysokie zużycie, krótka żywotność. | Normalna temperatura, niskie ciśnienie, usługi niekrytyczne (np. dystrybucja wody). |
| Podwójne przesunięcie | Środek wału jest przesunięty względem środka tarczy i korpusu. | Tarcza podnosi się z gniazda szybko po otwarciu, znacznie zmniejszając tarcie i zużycie. Dłuższe życie. Można używać metalowych gniazd dla szerszego zakresu temperatur. | Najpowszechniej stosowany typ – ogólne zastosowania przemysłowe, HVAC, uzdatnianie wody. |
| Potrójne przesunięcie | Dodaje trzecie odsunięcie kątowe do osi stożka uszczelniającego. | Uszczelnienie opiera się na docisku, a nie na odkształceniu sprężystym. Zapewnia odporność na wysoką temperaturę, szczelne zamknięcie i minimalne wycieki. | Usługi ciężkie – instalacje do separacji gazów parowych, wysokociśnieniowych, kriogenicznych (LNG) i PSA. |

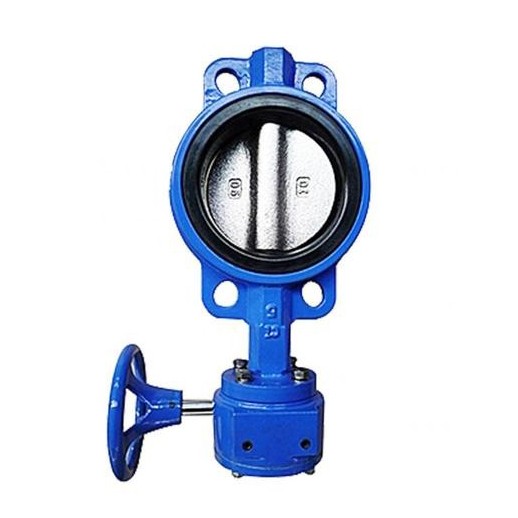

Wskazówka dla profesjonalistów: W przypadku pary o wysokiej temperaturze lub procesów krytycznych zawsze wybieraj zawory z metalowym gniazdem z potrójnym przesunięciem. W przypadku prostych przewodów wodnych wystarczający i ekonomiczny jest koncentryczny zawór wyłożony gumą.
Przewodnik instalacji: dwa szczegóły, które decydują o sukcesie lub przerywają pracę
1. Dopasowanie kołnierza – główny powód, dla którego zawory się nie otwierają
Bardzo częstą skargą w terenie jest to, że „zawór nie otwiera się po instalacji”. Przyczyną prawie zawsze jest użycie standardowego kołnierza z płaską powierzchnią (FF) lub z wypukłą powierzchnią (RF) zamiast kołnierza przeznaczonego do konkretnego zaworu motylkowego.
-
Problem: Standardowe kołnierze mają mniejszą średnicę wewnętrzną (ID). Po dokręceniu średnica kołnierza fizycznie zatrzymuje tarczę, zapobiegając jej obracaniu się.
-
Poprawka:
Zawsze używaj zalecanych przez producenta kołnierzy zaworów motylkowych (często o większej średnicy wewnętrznej).
Przed montażem należy fizycznie zmierzyć i sprawdzić, czy średnica wewnętrzna kołnierza odpowiada wewnętrznej średnicy otworu zaworu.
2. Pozycjonowanie – Daj zaworowi „oddech”
-
Rury proste przed/za zaworem: Zawór należy zainstalować w odległości co najmniej 4–6 średnic rury od pomp, kolanek lub trójników. Minimalizuje to turbulencje i wibracje wywołane przepływem, które mogą uszkodzić gniazdo i wpłynąć na dokładność sterowania.
-
Pozycja instalacji: Podczas instalacji trzymaj płytę w pozycji otwartej (częściowo otwartej) (~10–15°). Chroni to miękkie gniazdo przed wgnieceniem przez krawędź dysku w przypadku przypadkowego uderzenia.
Rozwiązywanie problemów: typowe problemy i rozwiązania w terenie
| Problem | Możliwe przyczyny | Rozwiązania |
|---|---|---|
| Wyciek przez gniazdo (wyciek wewnętrzny) | 1. Zanieczyszczenia (zgorzelina, żużel spawalniczy) uwięzione na powierzchni uszczelniającej. 2. Tarcza nie jest całkowicie zamknięta (źle wyregulowany ogranicznik siłownika). 3. Nierówny moment obrotowy śrub kołnierza zniekształcający gniazdo. | 1. Przepłucz przewód lub ręcznie wyczyść obszar uszczelnienia. 2. Ponownie skalibruj ograniczenia ruchu siłownika, aby zapewnić pełne zamknięcie. 3. Ponownie dokręcić śruby kołnierzowe równomiernie w układzie gwiazdy do określonej wartości. |
| Wyciek na uszczelkach kołnierzowych (wyciek zewnętrzny) | 1. Uszczelka zestarzała się lub niekompatybilna z mediami. 2. Nierówne napięcie śrub kołnierza. | 1. Wymień na uszczelki kompatybilne z mediami. 2. Użyj klucza dynamometrycznego, aby równomiernie dokręcić śruby zgodnie ze specyfikacją. |
| Zacina się/Trudna obsługa | 1. Zawór pozostawiony zbyt długo na biegu jałowym (nagromadzenie się rdzy lub osadu na trzpieniu/łożysku). 2. Cząsteczki stałe przedostały się do luzu łożyska. | 1. W przypadku zaworów biegu jałowego wymieniaj je co najmniej raz w miesiącu, aby zapobiec zatarciu. 2. W przypadku zatartych zaworów spróbuj delikatnie uderzać tarczę młotkiem podczas nakładania penetrującego oleju. Ciężkie przypadki mogą wymagać wymiany łożyska. |
| Wyciek trzpienia (wyciek uszczelnienia) | 1. Materiał opakowaniowy wyschnięty, postarzony lub niezgodny chemicznie. 2. Trzpień porysowany, skorodowany lub wygięty. | 1. Wybierz odpowiednie opakowanie dla temperatury/ciśnienia/media. 2. Wymień trzpień i uszczelnienie. Zawsze działaj powoli, aby uniknąć uszkodzenia mostka w wyniku nagłych skoków momentu obrotowego. |
Najlepsze praktyki w zakresie konserwacji – lepiej zapobiegać niż leczyć
-
Regularne ćwiczenia: W przypadku zaworów, które nie są często używane, należy je całkowicie otworzyć lub całkowicie zamknąć co najmniej raz w miesiącu. Zapobiega to „zamarzaniu” tarczy i gniazda z powodu osadów lub drobnej korozji.
-
Smarowanie: Regularnie wstrzykiwaj smar na bazie litu lub zalecany przez producenta do smarowniczek (jeśli są na wyposażeniu). Jest to szczególnie istotne w środowiskach przybrzeżnych lub o dużej wilgotności, aby zapobiec korozji trzpienia/łożyska.
-
Sprawdź stan siłownika:
W przypadku siłowników elektrycznych: sprawdź prawidłowe napięcie, działanie wyłącznika krańcowego i poziom oleju w skrzyni biegów.
W przypadku siłowników pneumatycznych/hydraulicznych: sprawdź, czy nie ma wycieków powietrza/oleju, czystość filtra i stałe ciśnienie zasilania.
- Monitoruj zużycie gniazda: Jeśli zauważysz, że całkowite zamknięcie zaworu trwa dłużej, może to oznaczać zużycie miękkiego gniazda. W przypadku usług o znaczeniu krytycznym należy rozważyć zaplanowanie wymiany gniazda przed wystąpieniem wycieku.
