W wielu systemach przemysłowych kontrolowanie przepływu cieczy i gazów jest niezbędne dla bezpiecznej i wydajnej pracy. Wśród różnych typów zaworów przemysłowych,Zawór motylkowystał się jednym z najczęściej stosowanych rozwiązań kontroli przepływu ze względu na zwartą konstrukcję, lekką konstrukcję i szybkie działanie.
Chociaż zawór motylkowy wygląda stosunkowo prosto w porównaniu z innymi typami zaworów, jego wewnętrzna konstrukcja wymaga precyzyjnej konstrukcji. Od stacji uzdatniania wody i zakładów przetwarzania chemicznego po systemy HVAC i energetykę, przepustnice odgrywają ważną rolę w nowoczesnym zarządzaniu płynami.
Dlaczego przepustnice są szeroko stosowane w zastosowaniach przemysłowych?
Jednym z powodów, dla których zawory motylkowe zyskały popularność, jest ich równowaga między wydajnością a praktycznością.
W porównaniu z wieloma tradycyjnymi konstrukcjami zaworów, przepustnice oferują:
Zwarta konstrukcja
Niższa waga
Łatwa instalacja
Szybka obsługa
Niższe zużycie materiału
Zmniejszone wymagania konserwacyjne
Ze względu na te cechy są one powszechnie stosowane w systemach, w których wymagana jest częsta kontrola przepływu.
Typowe zastosowania obejmują:
Systemy zaopatrzenia w wodę
Oczyszczanie ścieków
Rurociągi HVAC
Przetwarzanie żywności i napojów
Przemysł chemiczny
Systemy przeciwpożarowe
Zastosowania morskie
Sekret branżowy: tarcza zaworu jest podstawą wydajności zaworu motylkowego
Wiele osób skupia się na zewnętrznym wyglądzie zaworu, ale inżynierowie wiedzą, że konstrukcja tarczy ma ogromny wpływ na wydajność.
Dysk bezpośrednio oddziałuje z przepływającym medium, wpływając na:
Opór przepływu
Strata ciśnienia
Wydajność uszczelniania
Żywotność
Dobrze zaprojektowana tarcza może zmniejszyć turbulencje i poprawić wydajność operacyjną.
Różne branże mogą wymagać różnych materiałów dysków, takich jak:
Stal nierdzewna
Żeliwo sferoidalne
Brąz aluminiowy
Specjalne stopy
Wybór materiału zależy od takich czynników jak:
Charakterystyka płynu
Temperatura
Ciśnienie
Wymagania korozyjne
Różne typy zaworów motylkowych i ich zastosowania
Zawór motylkowy waflowy
Przepustnica płytkowa jest zaprojektowana tak, aby pasowała pomiędzy dwoma kołnierzami rurociągu.
Zalety:
Lekka konstrukcja
Instalacja oszczędzająca miejsce
Ekonomiczna konstrukcja
Jest szeroko stosowany w systemach wodnych, HVAC i ogólnych rurociągach przemysłowych.
Zawór motylkowy z końcówką
Zawór motylkowy z występem zawiera gwintowane wkładki wokół korpusu zaworu.
Korzyści obejmują:
Łatwiejsza konserwacja
Nadaje się do systemów wymagających demontażu odcinków rur
Większa elastyczność instalacji
Zawór motylkowy kołnierzowy
Przepustnice kołnierzowe łączą się bezpośrednio z kołnierzami rurociągów.
Często używa się ich do:
Większe systemy rurociągów
Zastosowania o wyższym ciśnieniu
Systemy procesów przemysłowych
Materiały na zawory motylkowe: dlaczego wybór materiału ma znaczenie
Różne środowiska pracy wymagają różnych materiałów.
Typowe kombinacje materiałów obejmują:
Część Wspólne materiały
Korpus Żeliwo, żeliwo sferoidalne, stal nierdzewna, stal węglowa
Tarcza ze stali nierdzewnej, żeliwa sferoidalnego, brązu aluminiowego
Gniazdo EPDM, NBR, PTFE, materiały gumowe
Wał ze stali nierdzewnej
Na przykład:
Gniazda EPDM są powszechnie stosowane w zastosowaniach wodnych
Gniazda PTFE spełniają wymagania odporności chemicznej
W środowiskach korozyjnych preferowane są elementy ze stali nierdzewnej
Ukryte wyzwanie: technologia uszczelniania decyduje o niezawodności zaworu
Zawór motylkowy musi zapewniać niezawodne uszczelnienie, jednocześnie umożliwiając płynny obrót.
System uszczelniający musi równoważyć:
Niski moment obrotowy
Wysoka wydajność odcięcia
Długa żywotność
Typowe projekty uszczelnień obejmują:
Zawory motylkowe o elastycznym gnieździe
Zawory motylkowe o wysokiej wydajności
Zawory motylkowe z potrójnym przesunięciem
Konstrukcje z potrójnym przesunięciem są szczególnie ważne w przypadku wymagających zastosowań, ponieważ ruch tarczy zmniejsza tarcie pomiędzy powierzchniami uszczelniającymi, pomagając poprawić trwałość.
Trendy w automatyce: przepustnice stają się coraz inteligentniejsze
Tradycyjne przepustnice są obsługiwane ręcznie, ale nowoczesne systemy przemysłowe coraz częściej wykorzystują zautomatyzowane sterowanie.
Typowe opcje siłowników obejmują:
Siłowniki pneumatyczne
Stosowane tam, gdzie wymagana jest szybka praca i automatyka przemysłowa.

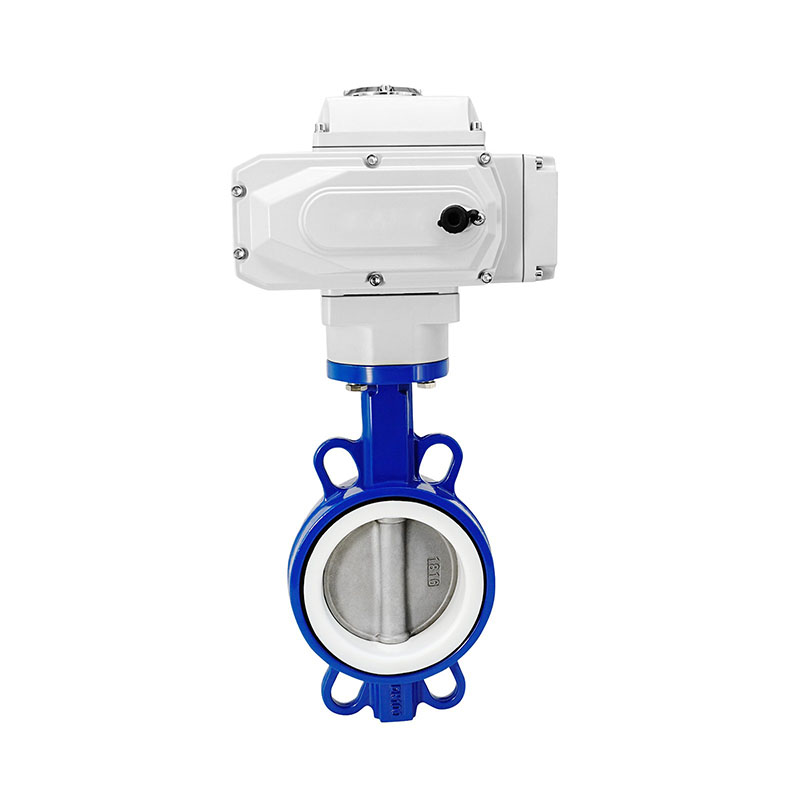

Siłowniki elektryczne
Nadaje się do zastosowań wymagających precyzyjnego zdalnego sterowania.
Siłowniki hydrauliczne
Stosowany w dużych systemach wymagających dużej siły roboczej.
Dzięki czujnikom i cyfrowym systemom sterowania przepustnice mogą teraz stać się częścią inteligentnych systemów zarządzania rurociągami.
Przyszłe trendy rozwojowe zaworów motylkowych
Materiały o wyższej wydajności
Nowe materiały i obróbki powierzchni poprawiają odporność na:
Korozja
Nosić
Ekstremalne temperatury
Inteligentne zarządzanie zaworami
Przyszłe systemy zaworów będą w coraz większym stopniu integrować:
Monitorowanie pozycji
Zdalne sterowanie
Konserwacja predykcyjna
Przemysłowe systemy IoT
Energooszczędna kontrola przepływu
Zoptymalizowana konstrukcja zaworów pomaga zmniejszyć straty ciśnienia i poprawić ogólną wydajność systemu.
Wniosek: Zawory motylkowe pozostają istotną częścią przemysłowej kontroli przepływu
Chociaż zawór motylkowy ma stosunkowo prostą konstrukcję, jego rola w systemach przemysłowych nie jest prosta.
Dzięki ciągłemu udoskonalaniu materiałów, technologii uszczelniania i automatyzacji przepustnice stały się niezawodnymi rozwiązaniami do kontroli cieczy i gazów w wielu gałęziach przemysłu.
Od miejskich systemów wodociągowych po zaawansowane procesy przemysłowe – ten kompaktowy zawór w dalszym ciągu wspiera wydajne i bezpieczne zarządzanie płynami na całym świecie.
