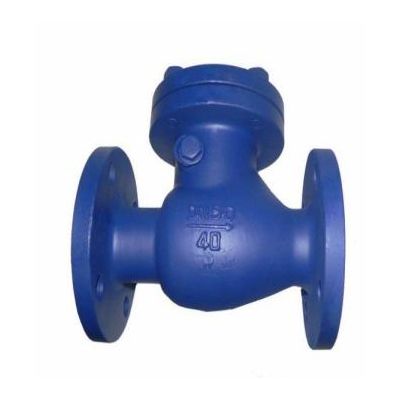

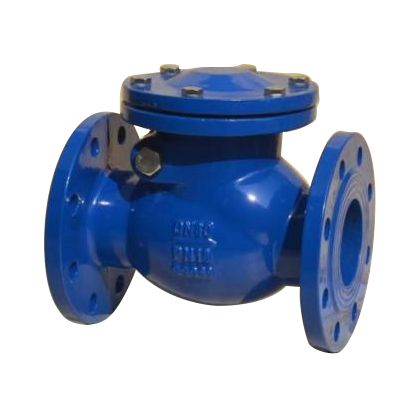

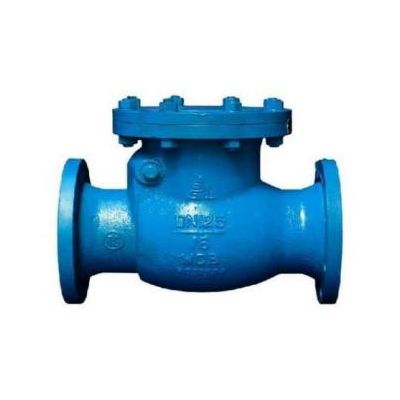

Zawór kontrolny huśtawki

FYL jest producentem maszyn hydraulicznych i sprzętu z Chin. Swing Check Valve jest jednym z wielu produktów. Służy głównie do kontrolowania kierunku przepływu płynu i może dostosować się do różnych rodzajów mediów. Jako kompleksowe przedsiębiorstwo integrujemy projektowanie, produkcję i sprzedaż. Nasz profesjonalny zespół techniczny może pomóc w dostosowaniu produktów, które spełniają Twoje rzeczywiste potrzeby.

Wyślij zapytanie

Opis produktu

Wprowadzenie produktu

Wytworzony i dostarczany przez FYL zawór zwrotny jest zaworem automatycznym. Mechanizm działający tego typu zaworu polega na użyciu siły generowanej przez przepływ medium w rurociągu w celu osiągnięcia kontroli otwierania i zamykania.

Gdy zawór kontrolny jest używany w systemie rurociągu, jego główną funkcją jest zapobieganie przepływowi medium do tyłu, a także może zapobiec odwróceniu pompy i jej silnika napędowego lub może odgrywać rolę rozładowywania medium w pojemniku. Ze względu na te funkcje zawór kontrolny jest stosowany w rurociągach w polach przemysłu naftowej, chemicznej, farmaceutycznej i energetycznej. Ma dobrą zdolność adaptacyjną do różnych warunków pracy i jest bardzo praktycznym rozwiązaniem zaworów.

ProduktFunkcja

1. Kanał przepływu zaworu kontrolnego jest usprawniony, dlatego ten rodzaj zaworu może pomóc w zmniejszeniu oporu.

2. Jak wspomniano powyżej, zawór kontrolny huśtawki jest zaworem automatycznym, jego części otwierające i zamykające są kontrolowane przez same medium, które może skutecznie zapobiec przepływowi wstecznemu.

3. Można go zastosować do różnych kołnierzy rurociągowych, standardów kołnierza i typów uszczelnienia kołnierza, aby zaspokoić różne potrzeby inżynieryjne i wymagania użytkownika. Jeśli chcesz bardziej ukierunkowanego rozwiązania, możesz również skontaktować się z nami w celu dostosowania projektowania i produkcji. Zawsze jesteśmy gotowi Ci służyć i zaoferujemy konkurencyjną cenę, więc po prostu proś o cytat.

4. Istnieje wiele rodzajów ciał zaworów, a uszczelki uszczelniające można rozsądnie wybierać zgodnie z rzeczywistą sytuacją lub indywidualnymi wymaganiami, które są odpowiednie dla różnych ciśnienia, temperatury i średnich warunków.

5. Wpływ, gdy zawór jest zamknięty, jest niewielki, a młot wodny nie jest łatwy, co dodatkowo poprawia trwałość i żywotność usług, co oznacza mniejsze koszty utrzymania.

Główne wymiary połączenia

Główny parametr

Ciśnienie PN (MPA)	Ciśnienie testowe (MPA)		Temperatura pracy (℃)				Średni
Ciśnienie PN (MPA)	Powłoka	Foka	WCB	Cr5mo	1cr18ni12mo2ti	1cr18ni9ti	Średni
1.6	2.4	1.8	≤425	≤550	≤220	≤200	Woda, olej, para, kwaśna medium
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

Główny wymiar zewnętrzny i połączenia

Dn		L				D					D1					D2					N-D
mm	W	Z	BS	Ansi	On	Twoje BS 10/16		Ansi	On 5k/10k		Twoje BS 10/16		Ansi	On 5k/10k		Twoje BS 10/16		Ansi	On 5k/10k	b	Twoje BS 10/16		Ansi	On 5k/10k
25		160				115	115				85	85				65				16	4-14	4-14
32		180				135	135				100	100				78				16	4-18	4-18
40	1.5	200		165		145	145	127			100	100	99			85	88	78		16	4-18	4-18	4-16
50	2	230	203	203	203	160	160	152	130	155	125	125	121	105	120	100	102	99	96	16	4-18	4-18	4-19	4-15	4-19
65	2.5	290	216	216	216	180	180	178	155	175	145	145	140	130	140	120	122	118	116	18	4-18	4-18	4-19	4-15	4-19
80	3	310	241	241	241	195	195	191	180	185	160	160	152	145	150	135	138	129	126	20	8-18	8-18	4-19	4-18	8-19
100	4	350	292	292	292	215	215	229	200	210	180	180	191	165	175	155	158	168	154	20	8-18	8-18	8-19	8-18	8-19
125	5	400	330	330	330	245	245	254	235	250	210	210	216	200	210	185	188	193	182	22	8-18	8-23	8-23	8-18	8-23
150	6	480	356	356	356	280	280	279	265	280	240	240	241	230	240	210	212	213	212	24	8-23	8-23	8-23	8-18	8-23
200	8	500	495	495	495	335	335	343	320	330	295	295	299	280	290	265	268	271	262	26	8-23	12-23	8-29	8-22	12-23
250	10	550	622	622	622	395	405	406	385	400	350	355	362	345	355	320	320	332	324	30	12-23	12-28	12-26	12-22	12-25
300	12	650	698	696	696	445	460	483	430	445	400	410	432	390	400	375	378	402	368	30	12-23	12-28	12-26	12-22	12-25
