Jaka jest różnica między pojedynczymi, podwójnymi i potrójnymi ekscentrycznymi zaworami motyli?

1. Center Butterfly Valve

Charakterystyka strukturalna tego typuZawór motylaCzy to, że oś stema zaworu, środek płyty motyli i środek ciała znajdują się w tej samej pozycji. Struktura jest prosta i łatwa do produkcji. Typowe zawory motylowe wyłożone gumą należą do tej kategorii. Wadą jest to, że płyta motyla i siedzenie zaworu są zawsze w stanie wytłaczania i skrobania, odległość oporności jest duża, a zużycie jest szybkie. W celu przezwyciężenia wytłaczania i skrobania oraz zapewnienia wydajności uszczelnienia siedzenie zaworu jest w zasadzie wykonane z materiałów sprężyste, takich jak guma lub politetrafluoroetylen, ale jest również ograniczona przez stosowanie temperatury. Właśnie dlatego ludzie tradycyjnie wierzą, że zawory motyli nie są odporne na wysokie temperatury.

2. Pojedynczy ekscentryczny zawór motyla

Aby rozwiązać problem wytłaczania płyty motyli i siedzenia zaworu koncentrycznego zaworu motyla, powstał pojedynczy mimośrodowy zawór motyla. Jego cechą strukturalną jest to, że oś stema zaworu odbiega od środka płyty motyli, tak że górne i dolne końce płyty motyli nie stały się już osą obrotu, a górne i dolne końce płyty motyli, a siedzenie zaworu są rozproszone i zmniejszone. Nadmierne wytłaczanie. Jednak z powodu pojedynczej ekscentrycznej struktury zjawisko skrobania między płytą motyla a siedziskiem zaworu nie znika podczas całego procesu otwierania i zamykania zaworu, a zakres zastosowania jest podobny do koncentrycznego zaworu motyla, więc nie jest powszechnie używane.

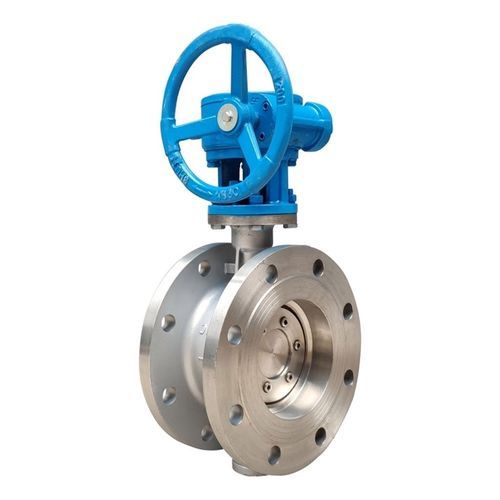

3. Podwójny ekscentryczny zawór motyla

.podwójny ekscentryczny zawór motyla, który jest obecnie najczęściej używany, jest dalej ulepszany na podstawie pojedynczego mimośrodowego zastawki motyli. Jego konstrukcyjną cechą jest to, że oś stema zaworu odbiega zarówno od środka płyty motyli, jak i środka ciała. Podwójny efekt mimośrodowy umożliwia szybkiemu oderwaniu się od gniazda zaworu po otwarciu zaworu, znacznie eliminując niepotrzebne nadmierne wytłaczanie i skrobanie między płytą motyla a siedziskiem zaworu, zmniejszając odporność otwierającą, zmniejszając zużycie i zwiększając żywotność gniazda zaworu. Znaczące zmniejszenie skrobania pozwala również podwójnie mimośrodnikowi zawór motyla na stosowanie siedzeń zaworów metalowych, co poprawia zastosowanie zaworów motyla w polach o wysokiej temperaturze. Ponieważ jednak jego zasada uszczelniająca należy do konstrukcji uszczelnienia położenia, to znaczy powierzchnia uszczelniająca płytki motyli i siedzenia zaworu są w kontakcie linii, a elastyczne odkształcenie spowodowane przez płytkę motyli wyciśniętą gniazdo zaworu wytwarza efekt uszczelnienia, wymagania dotyczące pozycji zamykania są bardzo wysokie (zwłaszcza metalowe siedzisko zaworu), a pojemność naciskowa jest niska. Właśnie dlatego ludzie tradycyjnie wierzą, że zawory motyli nie są odporne na wysokie ciśnienie i mają duży wyciek.

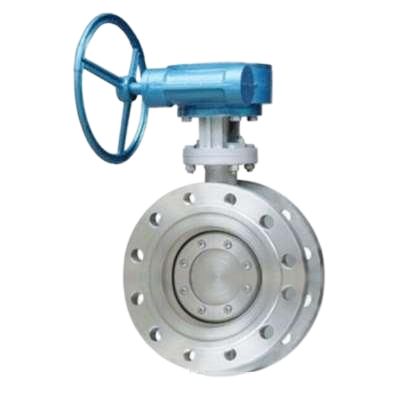

4. Triple Excentryczny zawór motyla

Aby być odpornym na wysoką temperaturę, należy zastosować twarde uszczelki, ale wyciek jest duży; Aby mieć zerowe wycieki, należy zastosować miękkie uszczelki, ale nie są one odporne na wysoką temperaturę. Aby przezwyciężyć sprzeczność podwójnego mimośrodowego zastawki motyli,Zawór motylaPo raz trzeci był ekscentryczny. Jego cechą strukturalną jest to, że chociaż pozycja osi podwójnego mimośrodowego trzpienia zaworu jest mimośrodowa, osi stożkowy powierzchni uszczelniającej płyty motyla jest odchylona do cylindrycznej osi ciała. Oznacza to, że po trzeciej ekscentryczności odcinek uszczelniający płytkę motyla nie jest już prawdziwym okrągiem, ale elipsą, a kształt jej powierzchni uszczelniającej jest asymetryczny, jedna strona jest pochylona do linii środkowej ciała, a druga strona jest równoległa do linii środkowej ciała.

Największą cechą tego trzeciego ekscentryczności jest to, że zasadniczo zmienia strukturę uszczelniającą. Nie jest już uszczelnieniem pozycji, ale uszczelnienie skrętne, to znaczy nie polega na elastycznym deformacji fotela zaworu, ale całkowicie opiera się na ciśnieniu powierzchni styku, aby osiągnąć efekt uszczelnienia. Dlatego problem zerowego wycieku siedzenia zaworu metalowego jest rozwiązany w jednym zamachu, a ponieważ ciśnienie powierzchni styku jest proporcjonalne do średniego ciśnienia, rozwiązywane są również wysokie ciśnienie i oporność wysokiego temperatury.
