Jakie są klasyfikacje zaworów bramkowych?

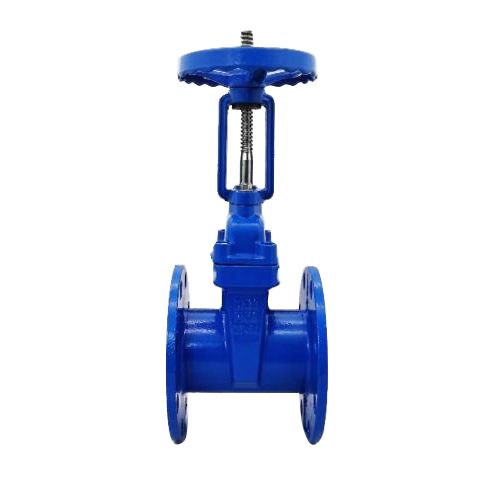

Jeśli sklasyfikowane przez STEM VALVE,zawory bramkoweMożna podzielić na rosnące zawory bramy łodygi i ukryte zawory bramki łodygi. Trapezoidalna nici trzpienia zaworu rosnącego zaworu bramki macierzystą jest umieszczona na zewnątrz korpusu zaworu, umieszczonego w górnej części łodygi zaworu. Obracając nakrętkę łodygi zaworu, trzpień zaworu napędza krążkę bramki do wznoszenia i spadania synchronicznie, aby zrealizować otwarcie i zamknięcie zaworu. Ponieważ nakrętka łodygi zaworu jest poza jamą ciała, sprzyja smarowaniu, a stan otwierania i zamykania jest intuicyjny i oczywisty, więc jest szeroko stosowany. Jednak w trudnych środowiskach odsłonięte wątki łodygi zaworu są podatne na uszkodzenia i korozję, a nawet wpływają na działanie.

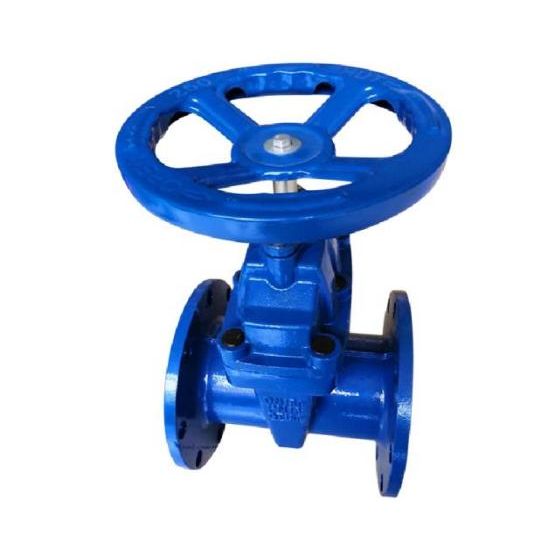

Ukryty zawór bramki macierzysty jest również nazywany zaworem bramki rotacyjnej. Nakrętka łodygi zaworu jest umieszczana wewnątrz korpusu zaworu, w bezpośrednim kontakcie z medium i często jest przymocowany na płycie bramkowej. Nakrętka łodygi zaworu napędza dysk bramki, aby poruszać się w górę i w dół, aby zakończyć otwór i zamykać rotację łodygi zaworu. Zwykle na dnie łodygi zaworu znajduje się nici trapezoidalne. Przez gwint na dole zaworu i rowek przewodnika na dysku zaworu, ruch obrotowy jest przekształcany w ruch liniowy, to znaczy moment obrotowy obróbki jest przekształcany w ciąg operacyjny. Ponieważ gwint trapezoidalny stosowany do transmisji znajduje się wewnątrz korpusu zaworu, jest podatna na średnią korozję i nie można go smarować. Nie można bezpośrednio zaobserwować stopnia otwierania i wymagane jest urządzenie wskaźnikowe.

Jeśli sklasyfikowane według struktury,zawory bramkoweMożna podzielić na dwa typy: zawory bramki klinowej i zawory bramkowe równoległe. Powierzchnia uszczelniającego płaskiego zaworu bramkowego jest równoległa do pionowej linii środkowej, więc powierzchnie uszczelniające na korpusie zaworu i płycie bramkowej są również równoległe do siebie. Najczęstszym rodzajem zaworu bramkowego jest typ podwójnego kratki. Aby nadać ciał zaworowy i płyta bramka ma bliski kontakt między dwiema powierzchniami uszczelniającymi podczas zamykania, między dwoma płytkami bram często stosuje się dwuosobowy klin. Większość z nich jest używana na rurociągach o niskim ciśnieniu, takim jak małe rurociągi. Istnieją również równoległe zawory bramy z pojedynczymi bramami, ale są one rzadkie.

Powierzchnia uszczelniająca zaworu klinowego znajduje się pod pewnym kątem do pionowej linii środkowej i jest zaworem bramkowym z dwiema powierzchniami uszczelniającymi w kształcie klina. Brama zaworu klinowego jest dostępna w pojedynczych i podwójnych bramach. Zaletą typu podwójnego bramki jest to, że wymaganie dokładności kąta powierzchni uszczelnienia jest niskie, zmiana temperatury nie jest łatwa do klinowania bramki, a zużycie powierzchni uszczelniającej można zrekompensować przez dodanie uszczelek. Wadą jest to, że struktura jest skomplikowana i łatwo jest trzymać się lepkich mediów. Co ważniejsze, płyta bramka jest łatwa do sparzenia po tym, jak górne i dolne przegrody zostały skorodowane przez wiele lat.

Ponadto istnieją inne różne sposoby klasyfikacji:

Zgodnie z różnymi standardami: National Standard Gate Galve, American Standard Gate Galve, niemiecki standardowy zawór bramy, japoński standardowy zawór bramki.

Zgodnie z metodą połączenia: zawór bramki kołnierza, spawany zawór bramki, zawór bramki gwintowanej (również podzielony na wątek wewnętrzny i wątek zewnętrzny).

Zgodnie z poziomem ciśnienia: zawór bramki wysokiego ciśnienia, niski (średni) zawór bramki ciśnieniowej.

Zgodnie z metodą jazdy: zawór bramy elektrycznej,Pneumatyczny zawór bramki, Ręczny zawór bramy.

Zgodnie z klasyfikacją materiału: zawór bramki ze stali nierdzewnej, zawór bramki stali stalowej, zawór stalowy, zawór bramki ze stali węglowej, zawór bramki żeliwnej, zawór bramki miedzi (podzielony również na zawór bramki brązowej, zawór bramki mosiądzu), zawór bramki ceramicznej, zawór plastikowy.
