Jakie są rodzaje zaworów kontrolnych?

W systemach kontroli płynów,Zawory sprawdzaniamoże zapobiec przepływowi tyłu mediów i zapewnić jednokierunkowy przepływ płynu. Ten bardzo praktyczny zawór jest zaprojektowany w różne typy zgodnie z różnymi zastosowaniami i potrzebami, każdy z unikalnymi cechami strukturalnymi i funkcjonalnymi.

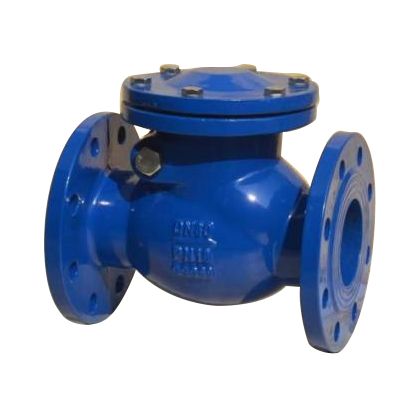

1. Zawór zwrotny huśtawki

Dysk zaworuZawór kontrolny huśtawkima w kształcie dysku i jest otwierany i zamykany przez obracanie się wokół obracającego się wału kanału siedzenia zaworu. Wewnętrzny kanał zaworu jest usprawniony, więc odporność na przepływ jest stosunkowo niewielka, co jest szczególnie odpowiednie dla okazji na dużą kalibru o niskim natężeniu przepływu i rzadkich zmianach stanu przepływu. Nie nadaje się jednak do pulsowania. W przypadku przepływu pulsującego jego wydajność uszczelnienia może nie być tak dobra jak inne rodzaje zaworów kontrolnych.

Zawory kontrolne huśtawki można podzielić na typ pojedynczego flapu, typu podwójnego flapu i typu wielopasmowego zgodnie z różnymi kalibrami zaworów.

2. Zawór zwrotny podnoszenia

Darc zaworu zaworu kontrolnego jest otwierany i zamykany przez przesuwanie się wzdłuż pionowej linii środkowej korpusu zaworu. Ma zwartą strukturę i stosunkowo duży współczynnik odporności na płyn i działa dobrze w okazjach pod wysokim ciśnieniem i małym kalibrem. Metody instalacji zaworów kontrolnych podnoszenia są różne. Zgodnie z tą funkcją można je również podzielić na pionowe zawory kontroli podnoszenia i poziome zawory kontroli podnoszenia. Ten pierwszy jest bardziej odpowiedni dla pionowych rurociągów, podczas gdy drugi jest powszechny w rurociągach poziomych.

3. Zawór kontroli przepływu osiowego

Zawór kontrolny przepływu osiowego jest specjalnym rodzajem zaworu kontrolnego, który polega na sile przepływu średniego, aby popchnąć dysku zaworu, aby poruszać się wzdłuż osi, aby osiągnąć szybkie zamknięcie. Zawór ten jest szeroko stosowany w branżach takich jak petrochemikalia, szczególnie w niektórych przypadkach, które wymagają szybkiej reakcji, straty niskiego ciśnienia i niskiego hałasu. Jest bardziej odpowiedni do trudnych warunków pracy.

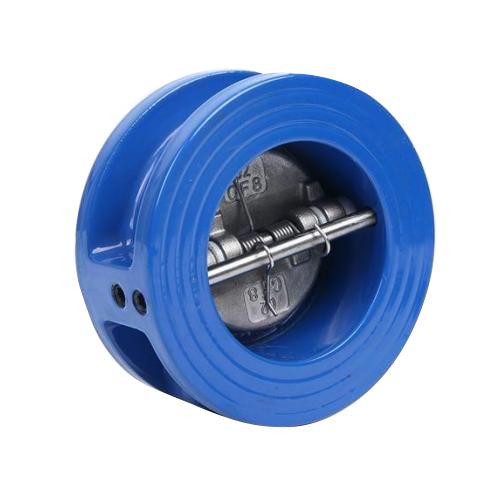

4. Zawór kontrolny motyla

.Motylowy zawór kontrolnyNazwa pochodzi od unikalnego dysku zaworu motyli. Zawór ma duży obszar przepływu po otwarciu, zmniejsza odporność na płyn i ma prostą strukturę, lekką i łatwą instalację. Jest szeroko stosowany w różnych systemach kontroli płynów.

Powyższe cztery to bardziej popularne rodzajeZawory sprawdzania. Oczywiście istnieją kilka innych specjalnych rodzajów zaworów kontrolnych, takich jak zawory kontrolne kompresji i zawory kontrolne rurociągów, które są zwykle projektowane zgodnie z określonymi wymaganiami dotyczącymi zastosowania i mogą lepiej zaspokoić potrzeby specjalnych sytuacji.
