W jaki sposób zawory powietrzne są stosowane w przemysłowych systemach kontroli płynów?
Abstrakcyjny
Zawory powietrzneto krytyczne elementy sterujące stosowane w układach płynów pod ciśnieniem i bez ciśnienia do regulacji, uwalniania lub wpuszczania powietrza podczas pracy rurociągu. Artykuł ten zawiera kompleksowe badanie techniczne zaworów powietrznych, koncentrując się na projekcie konstrukcyjnym, parametrach operacyjnych, logice aplikacji i integracji na poziomie systemu. Dzięki ustrukturyzowanemu podejściu opartemu na pytaniach dyskusja wyjaśnia, w jaki sposób zawory powietrzne funkcjonują w nowoczesnych środowiskach przemysłowych oraz dlaczego prawidłowa specyfikacja i wybór bezpośrednio wpływają na stabilność systemu, bezpieczeństwo i długoterminową wydajność.
Zarys
- Przegląd produktów i pozycjonowanie techniczne
- Kluczowe parametry i specyfikacje techniczne
- Jak zawory powietrzne sprawdzają się w rzeczywistych zastosowaniach?
- Najczęstsze pytania dotyczące zaworów powietrza i praktyczne odpowiedzi
Spis treści
- 1. Przegląd produktu i pozycjonowanie techniczne
- 2. Kluczowe parametry i specyfikacje techniczne
- 3. Jak zawory powietrzne sprawdzają się w rzeczywistych zastosowaniach?
- 4. Często zadawane pytania i praktyczne odpowiedzi dotyczące zaworów powietrza
1. Przegląd produktu i pozycjonowanie techniczne
Zawór powietrza to urządzenie mechaniczne zaprojektowane do kontrolowania obecności powietrza w układach przenoszenia cieczy. Podczas napełniania rurociągu, opróżniania lub pracy w stanie ustalonym nagromadzenie powietrza lub warunki podciśnienia mogą zagrozić wydajności i integralności konstrukcji. Zawory powietrzne instaluje się w strategicznych punktach — takich jak duże wzniesienia, wyloty pomp i długie odcinki poziome — w celu utrzymania kontrolowanego zachowania powietrza w systemie.
Głównym celem tego artykułu jest wyjaśnienie, w jaki sposób zawory powietrzne przyczyniają się do stabilnej pracy systemu poprzez rozwiązywanie problemów związanych z powietrzem, które powszechnie pojawiają się w sieciach wodociągowych, przemysłowych liniach technologicznych, systemach cyrkulacji HVAC i rurociągach transportu chemicznego. Nacisk kładzie się na logikę inżynierską, a nie na język promocyjny, dostosowując się do profesjonalnych praktyk w zakresie zamówień i specyfikacji.

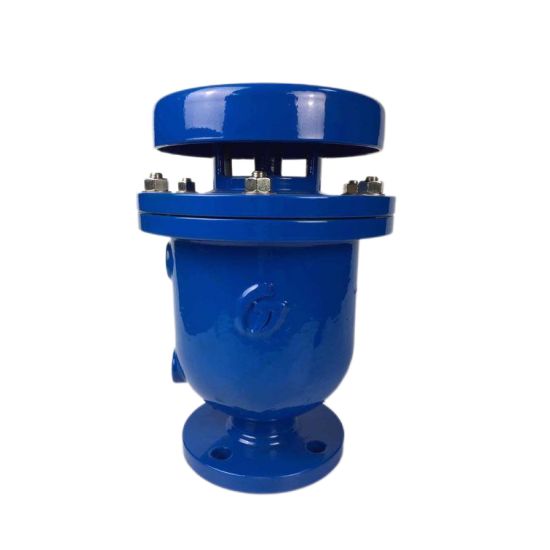

Z konstrukcyjnego punktu widzenia zawory powietrzne składają się zazwyczaj z korpusu zaworu, mechanizmu pływakowego, interfejsu uszczelniającego i kryzy wylotowej. Elementy te oddziałują dynamicznie w odpowiedzi na zmiany ciśnienia, umożliwiając automatyczne zarządzanie powietrzem bez zewnętrznych sygnałów sterujących.
2. Kluczowe parametry i specyfikacje techniczne
Dokładne określenie parametrów jest niezbędne przy wyborze zaworu powietrza do zastosowań przemysłowych. W poniższej tabeli podsumowano często przywoływane specyfikacje techniczne, które mają wpływ na kompatybilność i wydajność.
| Parametr | Typowy zasięg | Znaczenie inżynieryjne |
|---|---|---|
| Średnica nominalna (DN) | DN15 – DN300 | Określa wydajność odprowadzania powietrza i kompatybilność rurociągu |
| Ocena ciśnienia | PN10 / PN16 / PN25 | Określa maksymalne dopuszczalne ciśnienie robocze |
| Materiał korpusu | Żeliwo sferoidalne / stal nierdzewna | Wpływa na odporność na korozję i żywotność |
| Materiał uszczelnienia | EPDM / NBR / Viton | Zapewnia szczelne zamknięcie w zmiennych temperaturach |
| Temperatura pracy | -10°C do 120°C | Wskazuje przydatność do różnych środowisk płynnych |
| Typ połączenia | Kołnierzowe/gwintowane | Wpływa na metodę instalacji i dostęp konserwacyjny |
Parametry te należy oceniać w odniesieniu do natężenia przepływu w systemie, profili wysokości i przejściowych warunków ciśnienia. Przewymiarowanie lub niedowymiarowanie zaworu powietrza może prowadzić do nieefektywnego uwalniania powietrza lub niezamierzonych wahań ciśnienia.
3. Jak zawory powietrzne sprawdzają się w rzeczywistych zastosowaniach?
Zawory powietrzne są stosowane w wielu sektorach przemysłu, a każdy z nich stwarza unikalne wyzwania operacyjne. Zrozumienie zachowań specyficznych dla aplikacji jest niezbędne do prawidłowej integracji.
W miejskich systemach przesyłu wody zawory powietrzne umieszcza się w najwyższych punktach rurociągu, aby uwolnić uwięzione powietrze podczas cykli napełniania. Zapobiega to ograniczeniom przepływu i minimalizuje ryzyko skoków ciśnienia wywołanych powietrzem. Podczas opróżniania te same zawory przepuszczają powietrze, aby uniknąć tworzenia się podciśnienia, które mogłoby zawalić się ścianki rury.
W rurociągach procesów przemysłowych zawory powietrzne zapewniają spójne zachowanie przepływu poprzez stabilizację wewnętrznych profili ciśnienia. Systemy transportujące chemikalia, wodę chłodzącą lub oczyszczone ścieki opierają się na przewidywalnym zarządzaniu powietrzem w celu ochrony pomp, liczników i przyrządów kontrolnych.
Pętle cyrkulacyjne HVAC stanowią kolejny krytyczny obszar zastosowań. Napowietrzanie w systemach ogrzewania i chłodzenia w obiegu zamkniętym może zmniejszyć efektywność wymiany ciepła i zwiększyć zużycie energii. Odpowiednio dobrane zawory powietrzne umożliwiają ciągłe odpowietrzanie bez ręcznej interwencji, wspierając długoterminową stabilność operacyjną.
We wszystkich tych scenariuszach o wydajności decyduje nie tylko konstrukcja zaworu, ale także miejsce instalacji, dostępność konserwacji oraz kompatybilność z komponentami poprzedzającymi i końcowymi.
4. Często zadawane pytania i praktyczne odpowiedzi dotyczące zaworów powietrza
W jaki sposób zawór powietrza automatycznie uwalnia powietrze podczas napełniania rurociągu?
Kiedy rurociąg jest początkowo napełniony, napływający płyn wypiera duże ilości powietrza. Zawór powietrza pozostaje otwarty ze względu na brak ciśnienia wewnętrznego, umożliwiając swobodny upływ powietrza. Gdy płyn dociera do komory zaworu, pływak unosi się i uszczelnia kryzę, przełączając system na pracę pod ciśnieniem.
W jaki sposób powietrze jest wprowadzane do systemu podczas opróżniania rurociągu?
Podczas opróżniania lub nagłego zatrzymania przepływu ciśnienie wewnętrzne może spaść poniżej poziomu atmosferycznego. Zawór powietrza reaguje otwierając ścieżkę wlotową, umożliwiając dopływ powietrza zewnętrznego i wyrównanie ciśnienia, zapobiegając w ten sposób uszkodzeniom konstrukcyjnym związanym z podciśnieniem.
W jaki sposób niewłaściwy dobór zaworu powietrza wpływa na niezawodność systemu?
Nieprawidłowy dobór lub ciśnienie znamionowe mogą prowadzić do niepełnego uwolnienia powietrza, nadmiernych wycieków lub opóźnionej reakcji na zmiany ciśnienia. Problemy te mogą objawiać się hałasem, wibracjami, niedokładnymi odczytami przepływu lub przedwczesnym zużyciem sąsiedniego sprzętu.
Wnioski i perspektywa branżowa
Zawory powietrzne stanowią podstawowy, choć często niedoceniany element systemów kontroli płynów. Ich rola w zarządzaniu zachowaniem powietrza bezpośrednio wpływa na wydajność hydrauliczną, bezpieczeństwo mechaniczne i ciągłość działania. W miarę rozwoju sieci infrastruktury i coraz większej automatyzacji procesów przemysłowych zapotrzebowanie na precyzyjnie zaprojektowane zawory powietrzne stale rośnie.
W tym kontekścieFYLopracowała rozwiązania zaworów powietrznych zgodne z międzynarodowymi standardami inżynieryjnymi i różnorodnymi wymaganiami aplikacji. Dzięki konsekwentnemu doborowi materiałów, kontrolowanym procesom produkcyjnym i projektowaniu zorientowanemu na zastosowanie, FYL wspiera stabilne działanie systemu w wielu branżach.
Aby uzyskać konsultacje techniczne, wskazówki dotyczące specyfikacji lub wsparcie projektowe dotyczące wyboru i integracji zaworu powietrza,skontaktuj się z namiwspółpracę z doświadczonym zespołem inżynierów, który jest w stanie sprostać złożonym wyzwaniom w zakresie kontroli płynów.
