Jak zaprojektowano stalową bramę zastawkową do systemów kontroli wody?

Abstrakcyjny

Jak możnaStalowa brama zastawkowazostać skutecznie zaprojektowane, aby sprostać rygorystycznym wymaganiom nowoczesnych projektów związanych z kontrolą wody, zarządzaniem przeciwpowodziowym i infrastrukturą hydrauliczną? Artykuł ten zawiera kompleksowy, zorientowany technicznie przegląd stalowych zastawek, skupiający się na zasadach projektowania, parametrach konstrukcyjnych, mechanizmach operacyjnych, rozważaniach instalacyjnych i długoterminowych oczekiwaniach dotyczących wydajności. Treść, napisana z perspektywy branży, kładzie nacisk na dokładność specyfikacji, logikę inżynierską i przydatność aplikacji, dostosowując się do nawyków czytelniczych profesjonalistów z sektorów zasobów wodnych, inżynierii komunalnej i kontroli przepływu przemysłowego.

Zarys

• Wprowadzenie do systemów bram stalowych
• Jak działa stalowa zastawka zastawkowa w zastosowaniach hydraulicznych?
• Kluczowe parametry inżynieryjne stalowych zastawek
• W jaki sposób stalowe bramy zastawkowe są określone dla różnych środowisk?
• Uwagi dotyczące instalacji, obsługi i konserwacji
• Często zadawane pytania dotyczące stalowych zastawek
• Jak stalowe bramy zastawkowe będą ewoluować w przyszłych projektach infrastrukturalnych?
• Wnioski i kontakt branżowy

Wprowadzenie do systemów bram stalowych

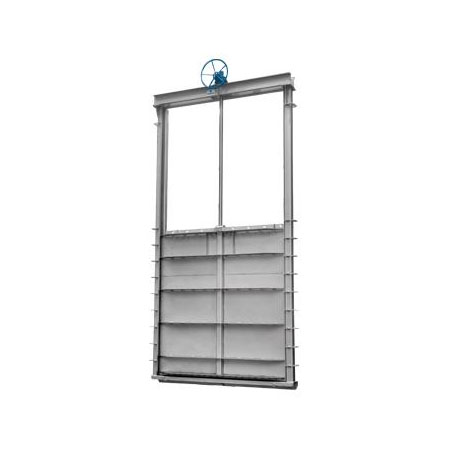

Stalowa zastawka zastawkowa to gotowe hydrauliczne urządzenie sterujące używane głównie do regulacji, izolowania lub odprowadzania wody i innych płynów w kanałach, rurociągach, zbiornikach i zakładach uzdatniania. Zwykle produkowane ze stali węglowej lub stali nierdzewnej, tego typu zasuwy są zaprojektowane tak, aby wytrzymywały wysokie ciśnienie hydrostatyczne, zmienne warunki przepływu i długotrwałe obciążenie mechaniczne.

Głównym celem tego artykułu jest wyjaśnienie, w jaki sposób stalowe zastawki są projektowane i stosowane w rzeczywistych projektach, przy jednoczesnym wyjaśnieniu parametrów krytycznych, które inżynierowie, specjaliści ds. zaopatrzenia i projektanci systemów muszą ocenić podczas wyboru i wdrożenia.

Jak działa stalowa zastawka zastawkowa w zastosowaniach hydraulicznych?

Zasuwy stalowe działają poprzez pionowe lub poziome przesuwanie skrzydła bramy w sztywnej ramie, kontrolując w ten sposób przepływ płynu przez otwór. Ruch realizowany jest za pomocą siłowników ręcznych, elektrycznych, hydraulicznych lub pneumatycznych, w zależności od wymagań operacyjnych.

Konstrukcja bramy przenosi obciążenie ciśnieniem wody na osadzoną konstrukcję cywilną, zapewniając kontrolowaną izolację lub regulację bez uszczerbku dla integralności kanału. Ta funkcjonalna prostota w połączeniu z wysoką niezawodnością konstrukcyjną wyjaśnia, dlaczego stalowe zasuwy zastawkowe są szeroko stosowane w tamach, kanałach irygacyjnych, oczyszczalniach ścieków, elektrowniach wodnych i przemysłowych systemach wodnych.

Kluczowe parametry inżynieryjne stalowych zastawek

Dokładna specyfikacja ma kluczowe znaczenie dla zapewnienia niezawodnego działania. Poniższa tabela przedstawia typowe parametry techniczne stosowane do definiowania wydajności stalowej zastawki w dokumentacji inżynierskiej.

Parametry te łącznie określają marginesy bezpieczeństwa konstrukcji, skuteczność uszczelnienia i zgodność z obiektami budowlanymi.

W jaki sposób stalowe bramy zastawkowe są określone dla różnych środowisk?

Warunki środowiskowe znacząco wpływają na specyfikację bramy. W oczyszczalniach ścieków priorytetem jest odporność na korozję i niezawodność uszczelnienia. W zastosowaniach hydroenergetycznych sztywność konstrukcji i wytrzymałość zmęczeniowa pod zmiennymi obciążeniami stają się krytyczne.

Projektanci zazwyczaj biorą pod uwagę charakterystykę płynu, częstotliwość roboczą, temperaturę otoczenia i dostępność instalacji podczas definiowania konfiguracji przewężki. Właściwe dopasowanie projektu bramy do ograniczeń specyficznych dla danego miejsca zapewnia przewidywalne działanie w całym cyklu życia usługi.

Uwagi dotyczące instalacji, obsługi i konserwacji

Prawidłowy montaż jest niezbędny do utrzymania integralności uszczelnienia i mechanicznego wyrównania. Stalowe bramy zastawkowe są zwykle instalowane przy użyciu osadzonych śrub kotwiących lub odlewanych ram, aby zapewnić przeniesienie obciążenia na konstrukcje betonowe.

Konserwacja rutynowa skupia się na smarowaniu siłownika, kontroli uszczelnień i zabezpieczeniu przed korozją. Przy odpowiedniej obróbce powierzchni i okresowym serwisowaniu stalowe bramy zastawkowe mogą osiągnąć żywotność przekraczającą kilka dekad w kontrolowanych środowiskach.

Często zadawane pytania dotyczące stalowych zastawek

Czym różni się stalowa zastawka zastawkowa od śluzy?
Stalowa zastawka zasuwowa jest generalnie projektowana z myślą o wyższych obciążeniach konstrukcyjnych i precyzyjnej izolacji, podczas gdy zasuwy są często używane do regulacji przepływu w otwartych kanałach o niższych wymaganiach ciśnieniowych.

W jaki sposób zapewnia się skuteczność uszczelnienia w warunkach wysokiego ciśnienia wody?
Uszczelnienie uzyskuje się dzięki precyzyjnie obrobionym powierzchniom stykowym w połączeniu ze sprężystymi uszczelkami gumowymi, które ściskają się pod ciśnieniem wody, zwiększając szczelność wraz ze wzrostem ciśnienia głowicy.

Jak często należy konserwować stalową zastawkę?
Częstotliwość konserwacji zależy od częstotliwości pracy i narażenia środowiskowego, ale powszechnie zaleca się coroczne inspekcje w celu sprawdzenia działania siłownika i stanu uszczelnień.

Jak stalowe bramy zastawkowe będą ewoluować w przyszłych projektach infrastrukturalnych?

W miarę jak projekty infrastruktury wodnej stają się coraz bardziej zautomatyzowane i oparte na danych, oczekuje się, że stalowe bramy Penstock będą ściślej integrować się z systemami zdalnego monitorowania i inteligentnymi siłownikami. Optymalizacja materiałów i precyzja wykonania będą w dalszym ciągu poprawiać wydajność konstrukcji, jednocześnie zmniejszając koszty cyklu życia.

Zmiany te pozycjonują stalowe bramy Penstock jako długoterminowe elementy strategii zrównoważonej gospodarki wodnej na całym świecie.

Wnioski i kontakt branżowy

Stalowe zasuwy zastawkowe pozostają kluczowym elementem w inżynierii hydraulicznej ze względu na ich niezawodność konstrukcyjną, konfigurowalną konfigurację i sprawdzoną wydajność w różnorodnych zastosowaniach. Prawidłowo określone i zainstalowane zapewniają stałą kontrolę operacyjną w wymagających środowiskach.

Jako profesjonalny producent i dostawca w tej dziedzinie,FYLdostarcza zaprojektowane rozwiązania Steel Penstock Gate dostosowane do międzynarodowych wymagań projektowych i standardów technicznych. Zainteresowane strony zachęca się do konsultacji projektu, wsparcia w zakresie specyfikacji lub niestandardowych konfiguracjiskontaktuj się z FYLzespół techniczny w celu uzyskania szczegółowej pomocy.
