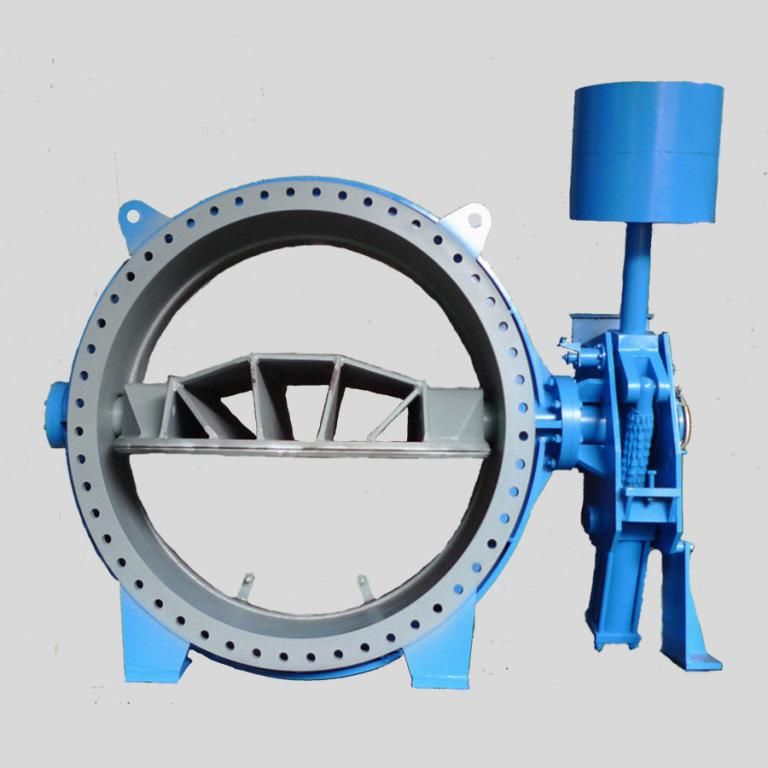

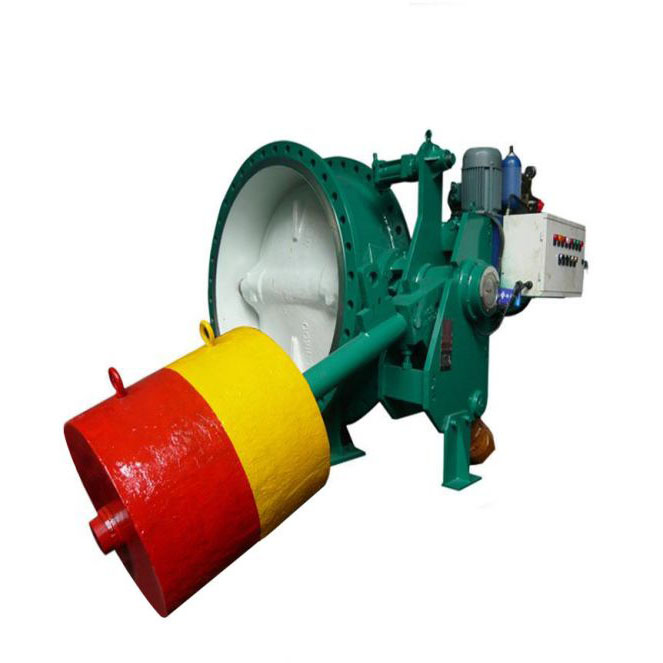

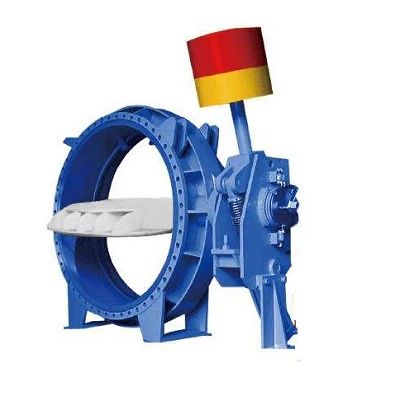

Zawór motylkowy z przeciwwagą

Fabryka FYL znajduje się w Tianjin w Chinach. Fabryka specjalizująca się w produkcji różnego typu zaworów. Zawór motylkowy z przeciwwagą jest jednym z głównych produktów. Nasze produkty mają dobrą jakość i przewagę cenową, a także firma dostępna do wytwarzania produktów OEM. Witamy zapytania z całego świata.

Wyślij zapytanie

Opis produktu

Zawór motylkowy z przeciwwagą to rodzaj zaworu stosowanego do regulacji przepływu płynu (gazu lub cieczy) w systemie rurociągów. Jest to zawór ćwierćobrotowy, co oznacza, że obrót dysku o 90 stopni umożliwia całkowite otwarcie lub zamknięcie zaworu. Tarcza umieszczona jest pośrodku rury i obraca się wokół osi prostopadłej do kierunku przepływu. Oto kilka kluczowych cech i elementów przepustnicy z przeciwwagą:

1. Korpus zaworu: Główna konstrukcja mieszcząca elementy wewnętrzne i połączona z rurociągiem.

2. Dysk: ruchomy element, który obraca się w celu kontrolowania przepływu płynu. Gdy dysk jest ustawiony równolegle do przepływu, zawór jest otwarty; w pozycji prostopadłej zawór jest zamknięty.

3. Trzpień: Pręt łączący dysk z siłownikiem lub uchwytem, przenoszący siłę obrotową.

4. Uszczelnienie: Zapewnia szczelne zamknięcie, aby zapobiec wyciekom, gdy zawór jest zamknięty.

5. Przeciwwaga: przymocowana do trzpienia przeciwwaga zapewnia równowagę i pomaga w automatycznym powrocie zaworu do pozycji zamkniętej lub otwartej. Mechanizm ten może pomóc w sytuacjach, gdy konieczne jest szybkie wyłączenie w przypadku awarii systemu lub w celu zachowania bezpieczeństwa.

Zastosowania Przepustnice z przeciwwagą są powszechnie stosowane w różnych zastosowaniach, w tym:

· Oczyszczanie wody i ścieków

· Przemysł chemiczny i petrochemiczny

· Systemy HVAC

· Przetwórstwo żywności i napojów

· Wytwarzanie energii

Zalety

· Szybka obsługa: Dzięki mechanizmowi ćwierćobrotowemu zawory te można szybko obsługiwać.

· Kompaktowa konstrukcja: wymaga mniej miejsca w porównaniu do innych typów zaworów, takich jak zawory zasuwowe lub kulowe.

· Ekonomiczne: Ogólnie tańsze i łatwiejsze w instalacji i konserwacji.

· Wszechstronność: Nadaje się do szerokiej gamy płynów, w tym cieczy, gazów i substancji półstałych.

Niedogodności

· Ograniczenie przepływu: Obecność dysku na ścieżce przepływu może spowodować niewielki spadek ciśnienia.

· Ograniczone dławienie: Nie jest idealne do precyzyjnej kontroli przepływu w porównaniu do innych typów zaworów, takich jak zawory kulowe.

Streszczenie

Zawory motylkowe z przeciwwagą są niezbędnymi elementami w różnych zastosowaniach przemysłowych ze względu na ich prostotę, niezawodność i wydajność. Dodanie mechanizmu przeciwwagi zwiększa bezpieczeństwo i wygodę obsługi, co czyni je preferowanym wyborem w wielu systemach zautomatyzowanych i ręcznych.

Główny parametr techniczny

Średnica nominalna	DN (mm)	50 ~ 2000				50 ~ 500
Ciśnienie	PN（MPa）	0.6	1.0	1.6	2.5	4.0
Ciśnienie próbne	Powłoka	0.9	1.5	2.4	3.75	6.0
Ciśnienie próbne	Foka	0.66	1.1	1.76	2.75	4.4
Temperatura	Stal węglowa: -29 ℃ ~ 425 ℃ Stal nierdzewna - 40 ℃ ~ 600 ℃
Średni	Powietrze, woda, para, gaz, olej, kwas, zasady, sól ze słabymi mediami korozyjnymi itp.
Operacja	Koło ręczne, pneumatyczne, elektryczne, przekładnia ślimakowa

Główne wymiary przyłącza

Średnica		Główny rozmiar				Dandn-Řd
Średnica		Główny rozmiar				1,0 MPa			1,6 MPa			2,5 MPa
mm	W	Krótki L	Długi L	H1	H	D	D1	ukłon	D	D1	ukłon	D	D1	ukłon
50	2	108	150	350	112	165	125	4-Ř18	165	125	4-Ř18	165	125	4-Ř18
65	2.5	112	170	370	115	185	145	4-Ř18	185	145	4-Ř19	185	145	8-Ř18
80	3	114	180	380	120	200	160	8-Ř18	200	160	8-Ř19	200	160	8-Ř18
100	4	127	190	420	138	220	180	8-Ř18	220	180	8-Ř19	235	190	8-f22
125	5	140	200	460	164	250	210	8-Ř18	250	210	8-Ř19	270	220	8-Ř26
150	6	140	210	555	175	285	240	8-Ř22	285	240	8-f22	300	250	8-Ř26
200	8	152	230	760	200	340	295	8-Ř22	340	295	12-Ř23	360	310	12-Ř26
250	10	165	250	830	243	395	350	12-Ř22	405	355	12-Ř26	425	370	12-Ř30
300	12	178	270	895	250	445	400	12-Ř22	460	410	12-Ř26	485	430	16-Ř30
350	14	190	290	950	280	505	460	16-Ř22	520	470	16-Ř26	555	490	16-Ř33
400	16	216	310	1190	305	565	515	16-Ř26	580	525	16-Ř31	620	550	16-Ř36
450	18	222	330	1255	350	615	565	20-Ř26	640	585	20-Ř31	670	600	20-Ř36
500	20	229	350	1305	380	670	620	20-Ř26	715	650	20-Ř34	730	660	20-Ř36
600	24	267	390	1340	445	780	725	20-Ř30	840	770	20-Ř37	845	770	20-Ř39
700	28	292	430	1520	480	895	840	24-Ř30	910	840	24-Ř37	960	875	24-Ř42
800	32	318	470	1710	530	1015	950	24-Ř33	1025	950	24-Ř41	1085	990	24-Ř48
900	36	330	510	1810	580	1115	1050	32-Ř33	1125	1050	28-Ř41	1185	1090	28-Ř48
1000	40	410	550	1960	650	1230	1160	32-Ř36	1255	1170	28-Ř43	1320	1210	28-Ř56
1200	48	470	630	2250	760	1455	1380	32-Ř39	1485	1390	32-Ř49	1530	1420	32-Ř56
1400	56	530	710	2435	850	1675	1590	36-Ř42	1685	1590	36-Ř49	1755	1640	36-Ř62
1600	64	600	790	2780	1030	1915	1820	40-Ř48	1930	1820	40-Ř56	1975	1860	40-Ř62
1800	72	670	870	3020	1230	2115	2020	44-Ř48	2130	2020	44-Ř56	2195	2070	44-Ř70
2000	80	760	950	3270	1350	2325	2230	48-Ř48	2345	2230	48-Ř62	2425	2300	48-Ř70
