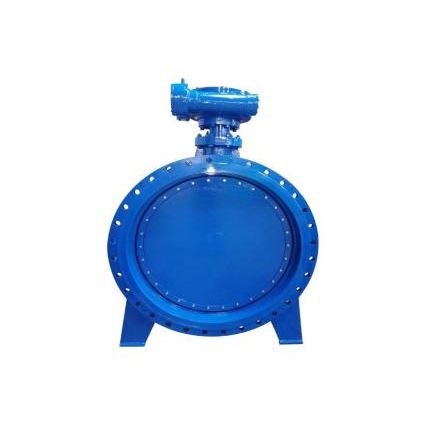

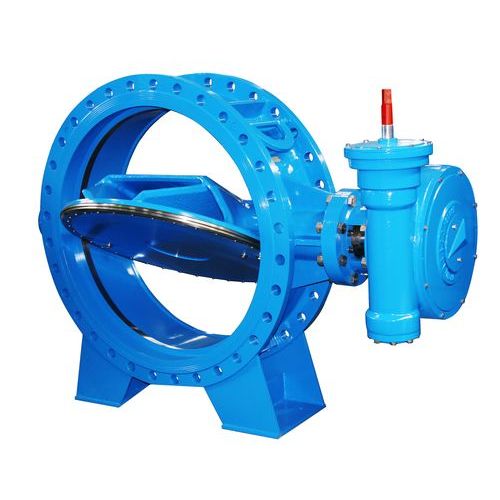

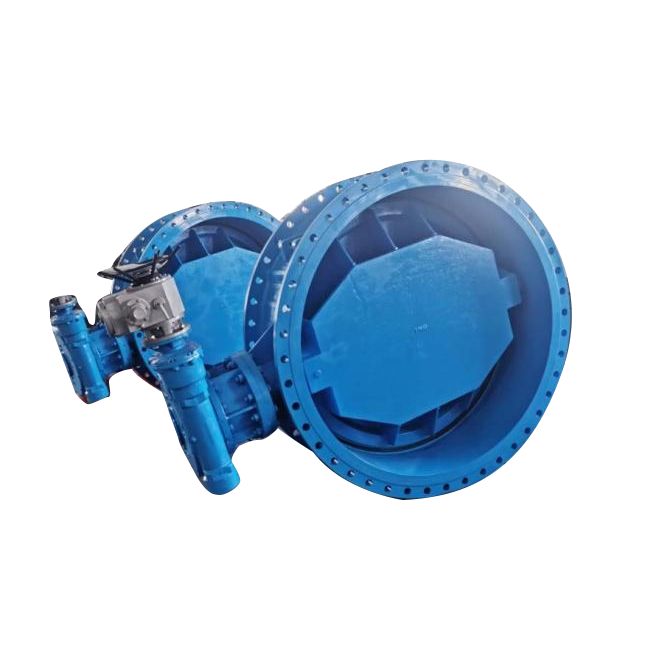

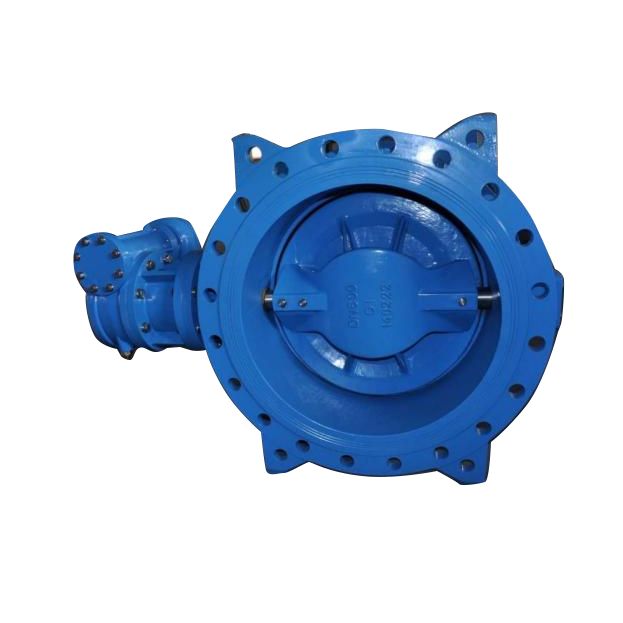

Miękki zawór motylkowy z podwójnym mimośrodowym kołnierzem
FYL jest fabryką zlokalizowaną w Tianjin w Chinach. Fabryka specjalizuje się w produkcji różnego rodzaju zaworów. Miękki zawór motylkowy z podwójnym mimośrodowym kołnierzem jest jednym z głównych produktów. Nasze produkty mają dobrą jakość i przewagę cenową, a także firma dostępna do wytwarzania produktów OEM. Witamy zapytania z całego świata.
Wyślij zapytanie
Opis produktu
Miękki zawór motylkowy z podwójnym mimośrodowym kołnierzem
Ze względu na zawór motylkowy z podwójnym mimośrodowym kołnierzem FYL z miękkim uszczelnieniem, środek obrotu płytki motylkowej (tj. środek wału zaworu) i linia środkowa korpusu zaworu tworzą przesunięcie wymiaru b na podstawie pojedynczy mimośrodowy zawór motylkowy, dzięki czemu podczas procesu otwierania zaworu motylkowego powierzchnia uszczelniająca płytki motylkowej będzie większa niż w przypadku pojedynczego mimośrodowego zaworu motylkowego. Oddal się szybciej od powierzchni uszczelniającej gniazda zaworu. Gdy płytka motylkowa obraca się o 8°-12°, powierzchnia uszczelniająca płytki motylkowej jest całkowicie oddzielona od powierzchni uszczelniającej gniazda zaworu. Kiedy jest całkowicie otwarty, pomiędzy dwiema powierzchniami uszczelniającymi tworzy się większa szczelina Y. Konstrukcja tego typu przepustnicy znacznie zmniejsza uszkodzenia mechaniczne i odkształcenia wytłaczania między dwiema powierzchniami uszczelniającymi oraz poprawia skuteczność uszczelnienia przepustnicy.
Cecha zaworu motylkowego z podwójnym mimośrodowym kołnierzem z miękkim uszczelnieniem
Rozsądna konstrukcja, zwarta konstrukcja, łatwa instalacja i demontaż, wygodna w konserwacji
Przyjęto mimośrodową strukturę, która zmniejsza tarcie pierścienia uszczelniającego, aby przedłużyć żywotność
Pierścień uszczelniający płyty zaworowej przyjmuje strukturę typu T, a para uszczelniająca jest uszczelnieniem liniowym.
Główne wymiary przyłącza
Główne wymiary przyłącza
|
Średnica DN |
Główny rozmiar |
Dand ukłon |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1,0 MPa |
1,6 MPa |
2,5 MPa |
||||||||||||
|
mm |
W |
Krótki L |
Długi L |
H1 |
H |
D |
D1 |
ukłon |
D |
D1 |
ukłon |
D |
D1 |
ukłon |
|
50 |
2 |
108 |
150 |
350 |
112 |
165 |
125 |
4-Ř18 |
165 |
125 |
4-Ř18 |
165 |
125 |
4-Ř18 |
|
65 |
2.5 |
112 |
170 |
370 |
115 |
185 |
145 |
4-Ř18 |
185 |
145 |
4-Ř19 |
185 |
145 |
8-Ř18 |
|
80 |
3 |
114 |
180 |
380 |
120 |
200 |
160 |
8-Ř18 |
200 |
160 |
8-Ř19 |
200 |
160 |
8-Ř18 |
|
100 |
4 |
127 |
190 |
420 |
138 |
220 |
180 |
8-Ř18 |
220 |
180 |
8-Ř19 |
235 |
190 |
8-Ï22 |
|
125 |
5 |
140 |
200 |
460 |
164 |
250 |
210 |
8-Ř18 |
250 |
210 |
8-Ř19 |
270 |
220 |
8-Ř26 |
|
150 |
6 |
140 |
210 |
555 |
175 |
285 |
240 |
8-Ř22 |
285 |
240 |
8-Ï22 |
300 |
250 |
8-Ř26 |
|
200 |
8 |
152 |
230 |
760 |
200 |
340 |
295 |
8-Ř22 |
340 |
295 |
12-Ř23 |
360 |
310 |
12-Ř26 |
|
250 |
10 |
165 |
250 |
830 |
243 |
395 |
350 |
12-Ř22 |
405 |
355 |
12-Ř26 |
425 |
370 |
12-Ř30 |
|
300 |
12 |
178 |
270 |
895 |
250 |
445 |
400 |
12-Ř22 |
460 |
410 |
12-Ř26 |
485 |
430 |
16-Ř30 |
|
350 |
14 |
190 |
290 |
950 |
280 |
505 |
460 |
16-Ř22 |
520 |
470 |
16-Ř26 |
555 |
490 |
16-Ř33 |
|
400 |
16 |
216 |
310 |
1190 |
305 |
565 |
515 |
16-Ř26 |
580 |
525 |
16-Ř31 |
620 |
550 |
16-Ř36 |
|
450 |
18 |
222 |
330 |
1255 |
350 |
615 |
565 |
20-Ř26 |
640 |
585 |
20-Ř31 |
670 |
600 |
20-Ř36 |
|
500 |
20 |
229 |
350 |
1305 |
380 |
670 |
620 |
20-Ř26 |
715 |
650 |
20-Ř34 |
730 |
660 |
20-Ř36 |
|
600 |
24 |
267 |
390 |
1340 |
445 |
780 |
725 |
20-Ř30 |
840 |
770 |
20-Ř37 |
845 |
770 |
20-Ř39 |
|
700 |
28 |
292 |
430 |
1520 |
480 |
895 |
840 |
24-Ř30 |
910 |
840 |
24-Ř37 |
960 |
875 |
24-Ř42 |
|
800 |
32 |
318 |
470 |
1710 |
530 |
1015 |
950 |
24-Ř33 |
1025 |
950 |
24-Ř41 |
1085 |
990 |
24-Ř48 |
|
900 |
36 |
330 |
510 |
1810 |
580 |
1115 |
1050 |
32-Ř33 |
1125 |
1050 |
28-Ř41 |
1185 |
1090 |
28-Ř48 |
|
1000 |
40 |
410 |
550 |
1960 |
650 |
1230 |
1160 |
32-Ř36 |
1255 |
1170 |
28-Ř43 |
1320 |
1210 |
28-Ř56 |
|
1200 |
48 |
470 |
630 |
2250 |
760 |
1455 |
1380 |
32-Ř39 |
1485 |
1390 |
32-Ř49 |
1530 |
1420 |
32-Ř56 |
|
1400 |
56 |
530 |
710 |
2435 |
850 |
1675 |
1590 |
36-Ř42 |
1685 |
1590 |
36-Ř49 |
1755 |
1640 |
36-Ř62 |
|
1600 |
64 |
600 |
790 |
2780 |
1030 |
1915 |
1820 |
40-Ř48 |
1930 |
1820 |
40-Ř56 |
1975 |
1860 |
40-Ř62 |
|
1800 |
72 |
670 |
870 |
3020 |
1230 |
2115 |
2020 |
44-Ř48 |
2130 |
2020 |
44-Ř56 |
2195 |
2070 |
44-Ř70 |
|
2000 |
80 |
760 |
950 |
3270 |
1350 |
2325 |
2230 |
48-Ř48 |
2345 |
2230 |
48-Ř62 |
2425 |
2300 |
48-Ř70 |
