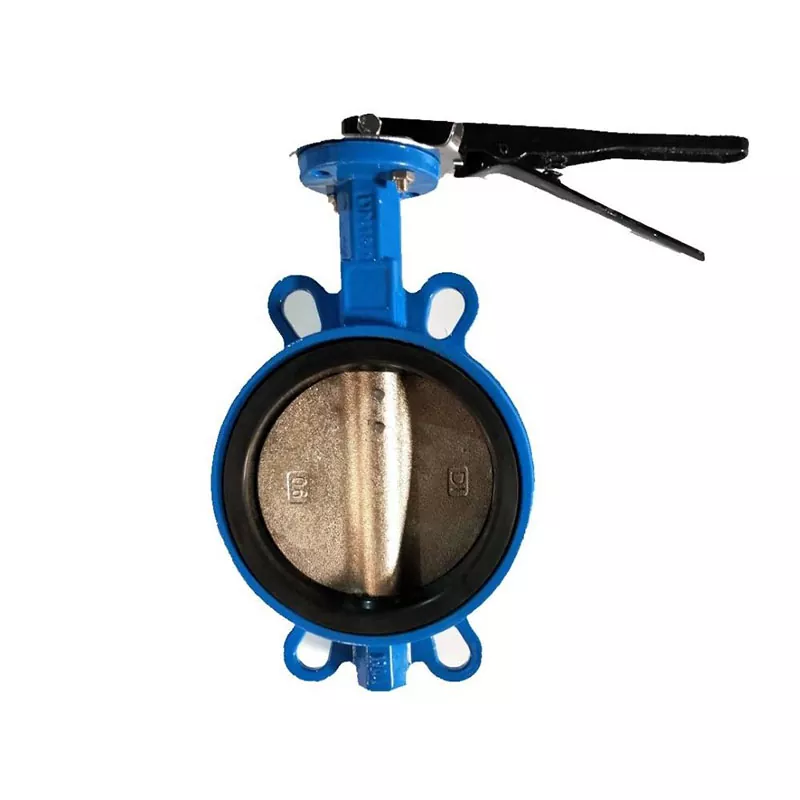

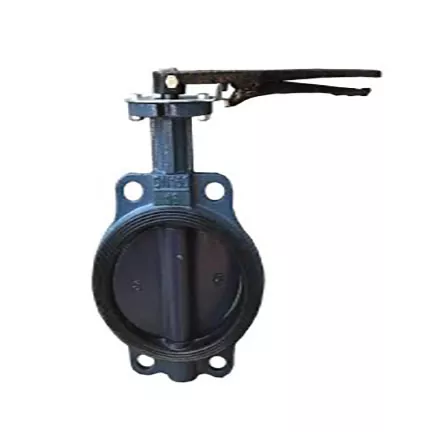

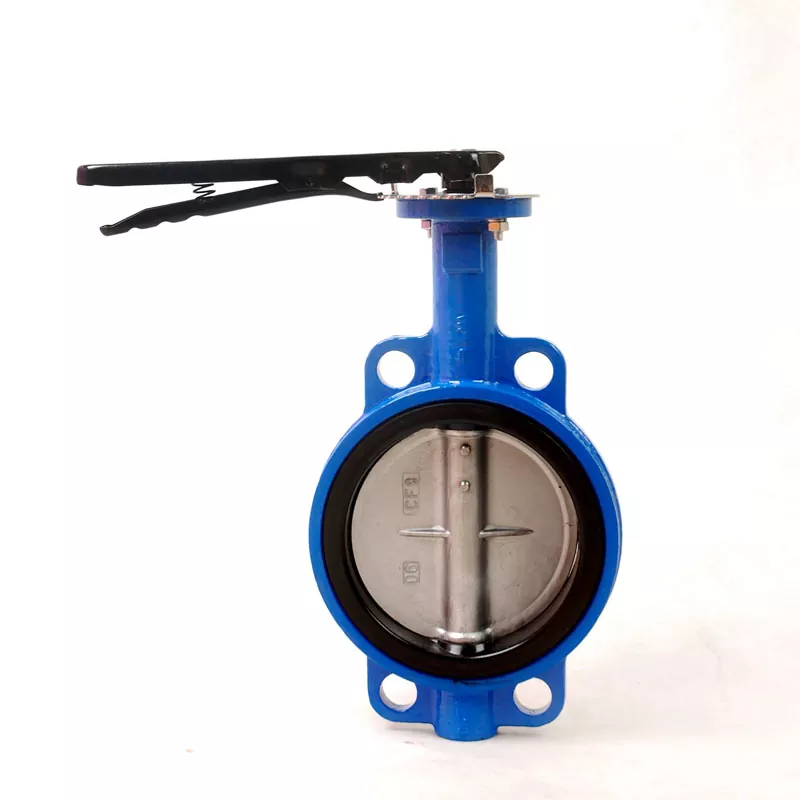

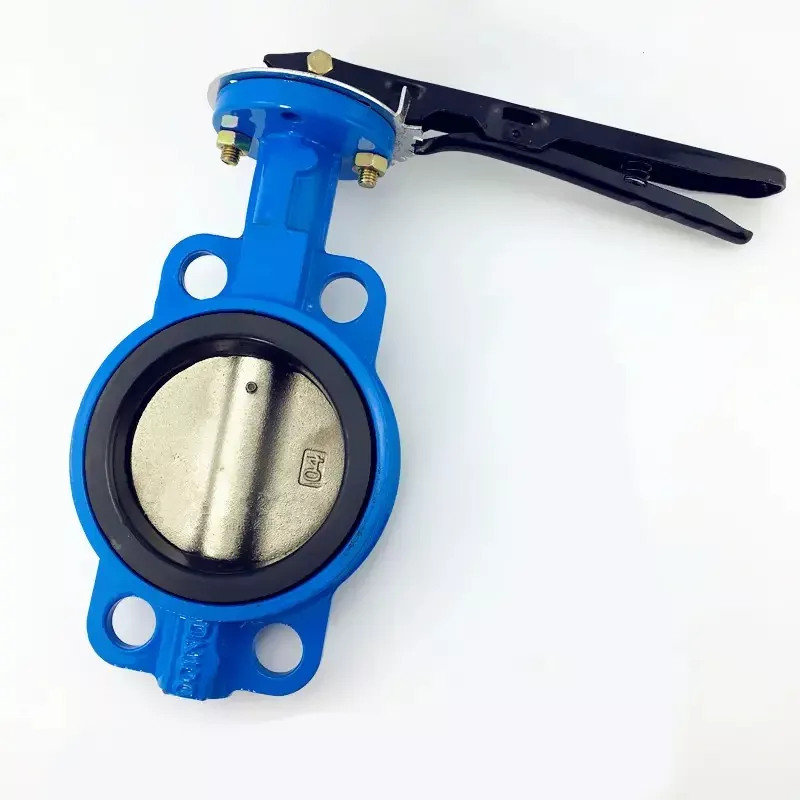

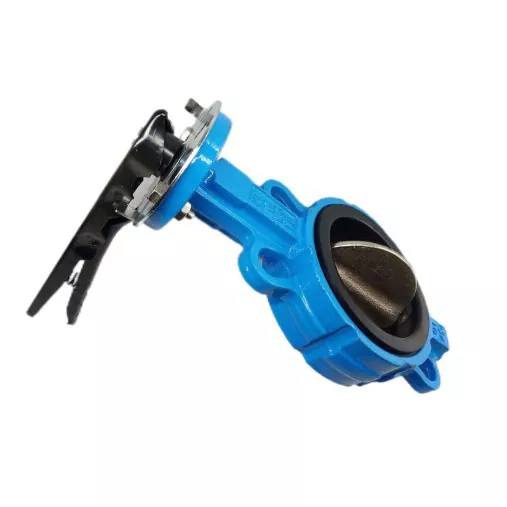

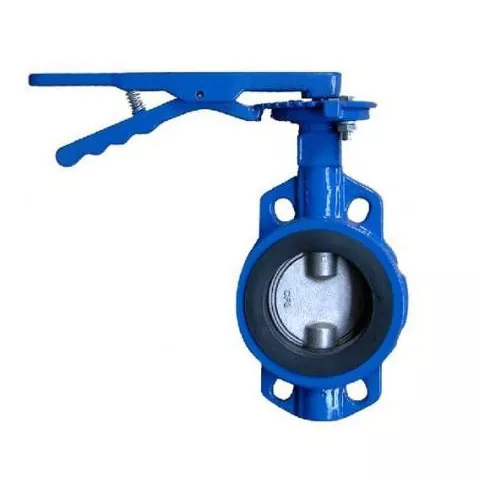

Zawór motylkowy z żeliwa sferoidalnego z uchwytem

Wysokiej jakości zawór motylkowy z żeliwa sferoidalnego z uchwytem, wyprodukowany przez fabrykę FYL w Tianjin w Chinach. Produkt ten charakteryzuje się korpusem zaworu wykonanym z wytrzymałego, odpornego na korozję żeliwa sferoidalnego, w połączeniu z lekką i zwartą konstrukcją w kształcie płytki. Taka konstrukcja nie tylko oszczędza przestrzeń montażową, ale także zapewnia doskonałe uszczelnienie i precyzyjną kontrolę przepływu cieczy. Zawór obsługiwany za pomocą ręcznego uchwytu umożliwia łatwą regulację przepływu różnych mediów, w tym wody, oleju i gazu.

Wyślij zapytanie

Opis produktu

Zawór motylkowy z żeliwa sferoidalnego z uchwytem to rodzaj zaworu charakteryzującego się prostą, ale skuteczną konstrukcją. Składa się z okrągłej tarczy (lub płytki motylkowej) zamontowanej na obrotowym wale w korpusie zaworu z żeliwa sferoidalnego. Dysk obraca się w korpusie zaworu, regulując przepływ w sposób całkowicie otwarty, częściowo otwarty lub całkowicie zamknięty. Uchwyt przymocowany do wału pozwala na obsługę ręczną, zapewniając łatwą kontrolę nad przepływem cieczy lub gazów.

Zawór jest zazwyczaj zaprojektowany do połączenia typu płytkowego, co zapewnia bezpieczne i szczelne połączenie pomiędzy zaworem a rurociągiem. Żeliwo sferoidalne, jako materiał wybierany na korpus zaworu, zapewnia wyjątkową wytrzymałość, trwałość i odporność na korozję, dzięki czemu nadaje się do szerokiego zakresu zastosowań przemysłowych i komercyjnych.

Korzyść:

● Żeliwo sferoidalne to materiał żeliwny znany ze swojej wysokiej wytrzymałości i odporności na korozję, zapewniający długoterminową trwałość i niezawodność w trudnych warunkach.

● Konstrukcja typu waflowego sprawia, że zawór jest kompaktowy i lekki, co ułatwia instalację i konserwację w małych przestrzeniach.

● Zawór motylkowy oferuje doskonałe właściwości uszczelniające, zwłaszcza gdy jest wyposażony w wysokiej jakości uszczelki gumowe. Zapewnia to minimalne wycieki i maksymalizuje wydajność przepływu.

● Konstrukcja obsługiwana za pomocą uchwytu pozwala na szybkie i łatwe ręczne sterowanie zaworem, dzięki czemu nadaje się do zastosowań, w których wymagane są częste regulacje.

● Zawór może tłoczyć różnorodne płyny i gazy, w tym wodę, olej, parę i powietrze, w określonych zakresach temperatur i ciśnień.

● Zawory motylkowe są generalnie bardziej opłacalne niż zawory innych typów, co czyni je atrakcyjnym wyborem w przypadku projektów oszczędnych.

● Prosta konstrukcja przepustnicy pozwala na łatwy dostęp do wewnętrznych elementów, ułatwiając rutynową konserwację i naprawy.

● Dysk obraca się płynnie w korpusie zaworu, umożliwiając precyzyjną kontrolę przepływu w szerokim zakresie położeń otwarcia.

Parametr

Próba powłoki (MPa)	1,5 MPa, 2,4 MPa, 3,0 MPa
Próba uszczelnienia (MPa)	1,1 MPa, 1,76 MPa, 2,2 MPa
Działanie	Koło ręczne, pneumatyczne, elektryczne, przekładnia ślimakowa
stosowane medium	Woda, ścieki, woda morska, powietrze, para wodna

Parametr (uchwyt)

DN	L±2	L1	D1	H2	H1	Z-d	n-M
50	43	250	125	88	64	4-Φ18	4-M16
65	46	250	145	115	80	4-Φ18	4-M16
80	46	250	160	130	85	4-Φ18	4-M16
100	52	250	180	150	110	4-Φ18	4-M16
125	56	280	210	170	127	4-Φ18	4-M16
150	56	280	240	185	140	4-Φ22	4-M20
200	60	280	295	215	175	4-Φ22	4-M20
